0.6/1KV Condutor de cobre alumínio de baixa tensão PVC isolado Swa Cabos de energia elétrica blindados
Normas
O cabo de alimentação é fabricado em conformidade com a norma IEC 60502-1:2004.
É adequado para ser colocado na linha do cabo de alimentação com tensão nominal de 0,6/1kv (U0/U) para transmissão de energia.
Aplicação
Colocados em ambientes fechados, em túneis e tubulações.
Capaz de suportar certa tração de colocação.
Incapaz de resistir a forças mecânicas externas.
Não é permitido colocar cabos de núcleo único em tubos magnéticos feitos de material.
Características da operação
1. A temperatura máxima nominal
Quando o cabo é utilizado durante muito tempo, a temperatura máxima de funcionamento do núcleo não excede 90 °C.0C, e a temperatura do condutor não deve exceder 250 °C.0C em curto-circuito por 5 segundos.
2Requisitos de instalação
A instalação de cabos não é limitada pela diferença de altitude ao longo da rota.A temperatura ambiente não deve ser inferior a 0 °C.0C durante a instalação.O raio de curvatura admissível do cabo deve respeitar as seguintes normas:
Para núcleo único: 20 ((D+d) +/_ 5%
Para multi-núcleo: 15 ((D+d) +/_ 5%
(D - diâmetro externo real do cabo; d - diâmetro externo real do condutor)
Os cabos de núcleo único utilizados em circuitos AC devem ser sem blindagem ou usar blindagem de materiais metálicos não magnéticos e não devem ser colocados em condutos magnéticos.

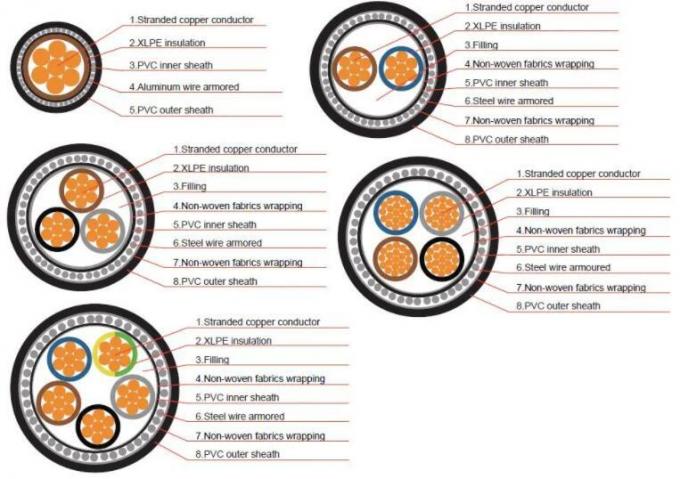

Folha de dados técnica de cabos
| Número x mm2 |
Fase |
Neutro/Terra |
Capa interna |
Armaduras |
Capa exterior |
Peso do cabo |
| Diâmetro do condutor, mm |
Espessura do XLPE mm |
Diâmetro do condutor, mm |
Espessura do XLPE mm |
Espessura mm |
Diâmetro do fio
mm |
Espessura da bainha mm |
Diâmetro total em mm |
YJV32 ((CU)
kg/km |
YJLV32(AL)
kg/km |
| Quatro vezes um.5 |
1.38 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
14.3 |
391.3 |
353.7 |
| Quatro vezes dois.5 |
1.78 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
15.3 |
459.7 |
397.2 |
| 4*4 |
2.25 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
16.4 |
551.7 |
451.8 |
| 4*6 |
2.76 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
18.6 |
800.7 |
650.4 |
| 4*10 |
4 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
21.6 |
1089.3 |
837.6 |
| 4*16 |
5.1 |
0.7 |
- |
- |
1 |
1.6 |
1.8 |
24.9 |
1543 |
1151.1 |
| 4*25 |
6.3 |
0.9 |
- |
- |
1 |
1.6 |
1.8 |
28.8 |
2094.7 |
1481.8 |
| 4*35 |
6.2 |
0.9 |
- |
- |
1 |
1.6 |
1.9 |
27 |
2386 |
1531.9 |
| 4*50 |
7.6 |
1 |
- |
- |
1 |
1.6 |
2 |
30.7 |
3014.1 |
1858.5 |
| 4*70 |
8.8 |
1.1 |
- |
- |
1.2 |
2 |
2.2 |
35.4 |
4298.9 |
2603.3 |
| 4*95 |
10.5 |
1.1 |
- |
- |
1.2 |
2 |
2.3 |
39.3 |
5480.4 |
3149.3 |
| 4*120 |
11.2 |
1.2 |
- |
- |
1.4 |
2.5 |
2.5 |
43.1 |
6972.2 |
4033.1 |
| 4*150 |
13 |
1.4 |
- |
- |
1.4 |
2.5 |
2.6 |
48.2 |
8452.2 |
4784.6 |
| 4*185 |
14.5 |
1.6 |
- |
- |
1.6 |
2.5 |
2.8 |
53.1 |
10276.8 |
5704.9 |
| 4*240 |
16.2 |
1.7 |
- |
- |
1.6 |
2.5 |
3 |
57.7 |
12650.1 |
6721.6 |
| 4*300 |
19 |
1.8 |
- |
- |
1.6 |
2.5 |
3.2 |
64.7 |
15397.1 |
7986.5 |
| 3 vezes 2,5 + 1 vezes 1.5 |
1.78 |
0.7 |
1.38 |
0.7 |
1 |
0.8 |
1.8 |
15.1 |
442.9 |
386.6 |
| 3 vezes 4 + 1 vezes 2.5 |
2.25 |
0.7 |
1.78 |
0.7 |
1 |
0.8 |
1.8 |
16.1 |
527.8 |
437.3 |
| 3*6+1*4 |
2.76 |
0.7 |
2.25 |
0.7 |
1 |
1.25 |
1.8 |
18.3 |
776.2 |
638.6 |
| 3*10+1*6 |
4 |
0.7 |
2.76 |
0.7 |
1 |
1.25 |
1.8 |
20.8 |
1014 |
787.7 |
| 3*16+1*10 |
5.1 |
0.7 |
4 |
0.7 |
1 |
1.25 |
1.8 |
23.6 |
1322.2 |
965.4 |
| 3*25+1*16 |
6.3 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
27.8 |
1953.6 |
1395.9 |
| 3*35+1*16 |
6.7 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
28.8 |
2295.1 |
1556.6 |
| 3*50+1*25 |
7.4 |
1 |
6.3 |
0.9 |
1 |
1.6 |
1.9 |
31.1 |
2847.6 |
1827.7 |
| 3*70+1*35 |
8.7 |
1.1 |
7 |
0.9 |
1.2 |
2 |
2.1 |
36.2 |
4015.5 |
2530.3 |
| 3*95+1*50 |
10.5 |
1.1 |
8.2 |
1 |
1.2 |
2 |
2.2 |
40.5 |
5076.7 |
3039.4 |
| 3*120+1*70 |
11.6 |
1.2 |
10 |
1.1 |
1.2 |
2 |
2.4 |
43.9 |
6227.1 |
3598.8 |
| 3*150+1*70 |
13 |
1.4 |
10 |
1.1 |
1.4 |
2.5 |
2.5 |
49.7 |
7816.5 |
4641.9 |
| 3*185+1*95 |
14.5 |
1.6 |
11.6 |
1.1 |
1.4 |
2.5 |
2.7 |
54.5 |
9503.8 |
5492.1 |
| 3*240+1*120 |
16.5 |
1.7 |
13 |
1.2 |
1.6 |
2.5 |
2.9 |
60.4 |
11746.4 |
6565.3 |
| 3*300+1*150 |
18.8 |
1.8 |
14.6 |
1.4 |
1.6 |
2.5 |
3 |
66.3 |
14126 |
7651.2 |
------ Nossa característica --------
1Equipamento importado com equipa técnica experiente
A empresa tem três fábricas e 3048 empregados, dos quais 206 são engenheiros.Troster Alemanha e Maillefer Finlândia Linhas VCV de 500 KV, máquina de filamento da Pourtier França, SKET Alemanha, Caballe Espanha, linha de produção de 220KV e 35KV mais SIKORA X - RAY 8000 unidade de medição de excentricidade on-line da Alemanha
2.Sistema de certificação completo
A Qifan Cable obteve ISO 9001, ISO 14001, OHSAS 18001. A fábrica passou TUV, VDE, UL, CE, SAA, BS etc.
3- Perfeito sistema de produção.

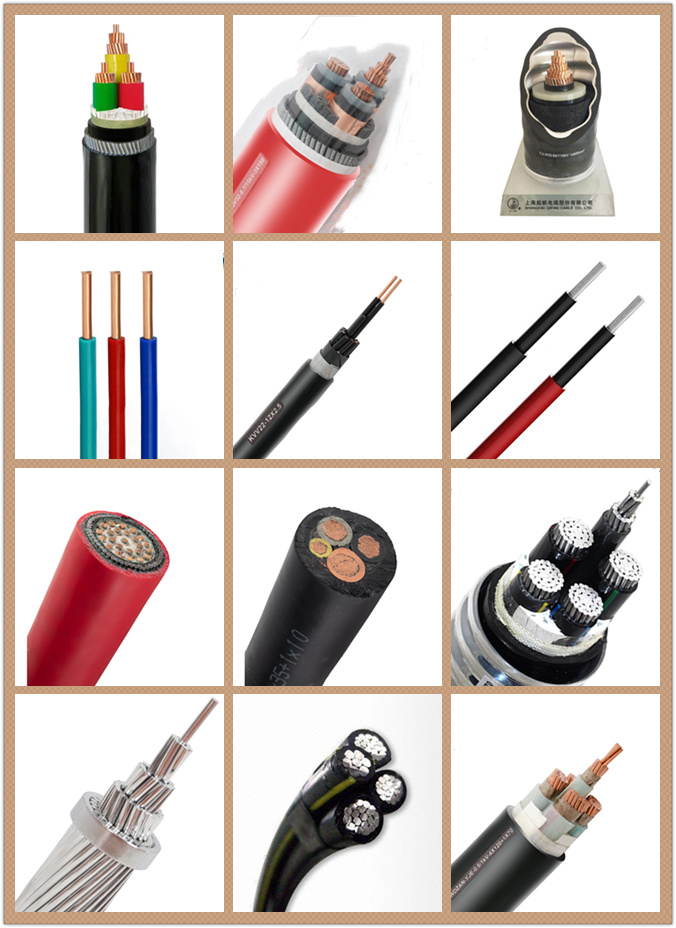

Os produtos da Qifan Cable abrangem os cabos de alimentação LV, MV, HV&EHV, ABC, ACSR/AAC/AAAC/ACAR/OPGW, cabos submarinos, cabos de controlo, cabos de instrumentação, fios de construção,cabo de borracha flexível, cabos ignífugos, cabos renováveis, cabos solares, cabos industriais, cabos LAN, cabos coaxial, etc.
4.Perfeito sistema de serviço de vendas
O Qifan Cable pode oferecer o serviço OEM / ODM, múltiplos produtos, equipe de engenheiros de vendas de exportação qualificados, preço razoável, qualidade confiável, serviço amigável.
Nivel de tensão: "0,6/1kV" indica que o cabo foi concebido para funcionar eficazmente numa faixa de tensão entre 0,6 kilovolts (kV) e 1 kilovolts (kV).Esta classificação de tensão é tipicamente utilizada para aplicações de baixa tensão.
Baixa Tensão: O cabo é projetado para aplicações de baixa tensão, tipicamente usadas em ambientes residenciais, comerciais e industriais.
Condutor de cobre/alumínio: Este cabo de alimentação pode ter um condutor de cobre ou alumínio.O alumínio também é usado em algumas aplicações devido ao seu menor custo e peso mais leve.
PVC isolado: O condutor é isolado com PVC (cloreto de polivinil).
SWA blindado: o cabo é blindado com SWA (Stainless Wire Armour).tornando-o adequado para aplicações em que possa existir risco de danificação ou pressão dos materiais circundantes.
Cabo de alimentação elétrica: Este cabo é projetado especificamente para aplicações de transmissão e distribuição de energia, onde transporta energia elétrica da fonte para o destino pretendido.
Em geral, o cabo que descreveu é um cabo de baixa tensão com um condutor de cobre ou alumínio, isolamento de PVC e blindagem SWA.como edifícios, projetos de infra-estruturas e aplicações industriais, onde seja necessária protecção contra a tensão mecânica e os factores ambientais.
