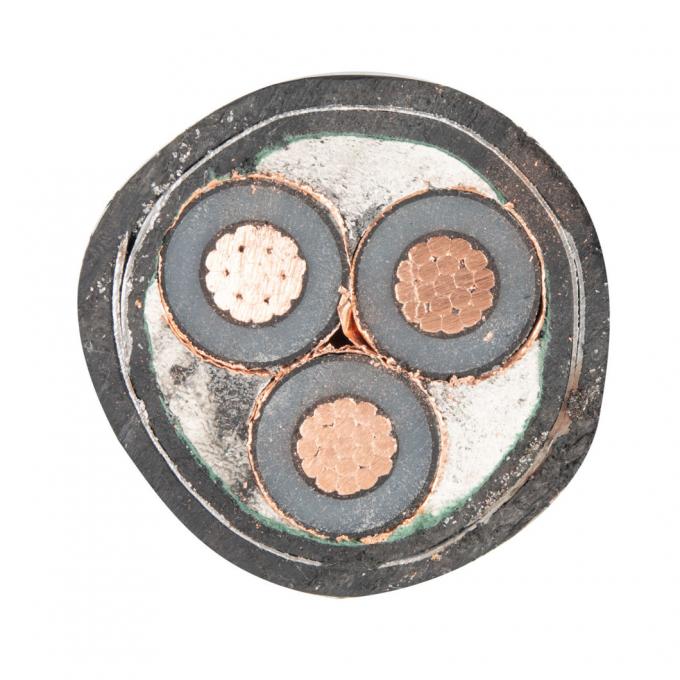

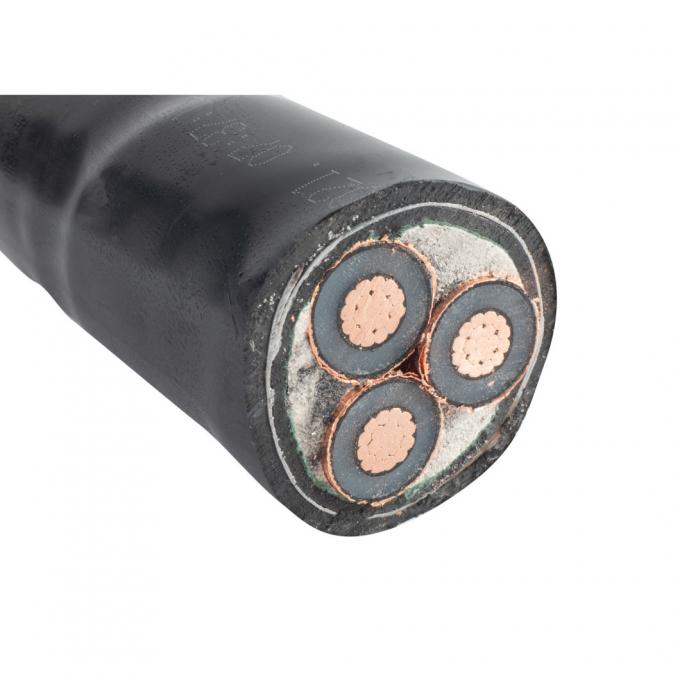

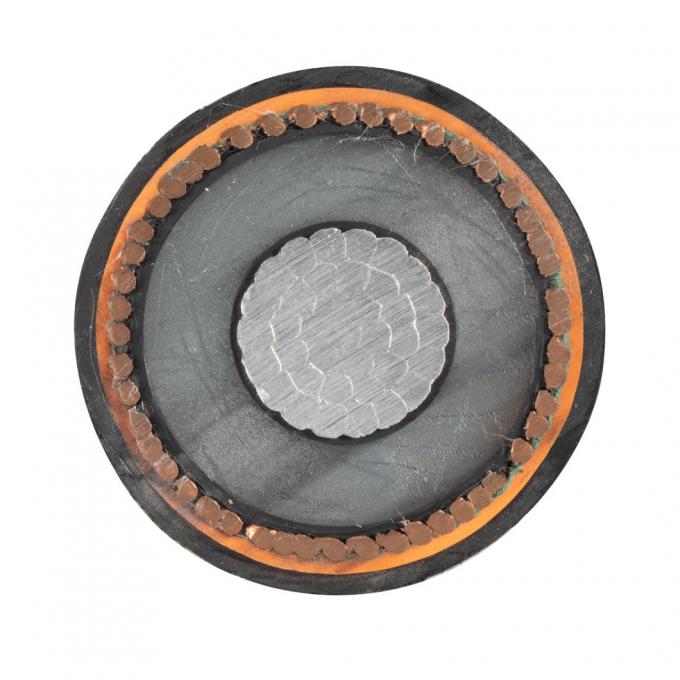

Cabo de alimentação blindado de cobre XLPE isolado blindado subterrâneo cabo de alimentação de média tensão
Cabo de alimentação blindado de cobre XLPE isolado blindado subterrâneo cabo de alimentação de média tensão
Cabo de alimentação blindado de cobre XLPE isolado blindado subterrâneo cabo de alimentação de média tensão
Cabo de alimentação blindado de cobre XLPE isolado blindado subterrâneo cabo de alimentação de média tensão
Cabo de alimentação blindado de cobre XLPE isolado blindado subterrâneo cabo de alimentação de média tensão

Cabo de alimentação blindado de cobre XLPE isolado blindado subterrâneo cabo de alimentação de média tensão

Detalhes do produto

Lugar de origem: China

Marca: Qifan

Certificação: ISO, CCC, CE, RoHS, TUV

Número do modelo: YJV32

Termos do pagamento & do transporte

Quantidade de ordem mínima: 100m

Preço: usd3-8/meter

Detalhes da embalagem: embalagem interna: bobina de madeira, bobina de plástico e bobina de papel embalagem externa: caixa

Tempo de entrega: 30-45 dias

Termos de pagamento: D/A, D/P, L/C, T/T, Western Union, MoneyGram

Habilidade da fonte: 50000K metros/mês

Obtenha o melhor preço

Detalhes do produto

Descrição do produto
Destaque:

Cabos de alimentação XLPE blindados

,

Cabo de alimentação blindado N2xsery

,

N2xsey Armored Power Cable

Modelo N.O.:
EJV32 EJV22
Material do núcleo do fio:
Fios de cobre nus
Modelo:
Yjv32 Yjv22 Yjsv
Marca:
Qifan
Engenheiro N.O.:
206
Fábrica n.o.:
3 Instalações com 12 oficinas
Padrão:
VDE Icea do IEC BS
Funcionários:
3048
Amostra grátis:
- Sim, sim.
Pacote de transporte:
Bateria
Especificações:
25-1600 mm2
Marca comercial:
Qifan
Origem:
China
Código do SH:
8544601200
Habilidade da fonte:
50000 km/mês
Aplicação:
Construção, Overhead, Subterrâneo, Industrial, Central Elétrica
Voltagem:
Cabo médio da tensão
Corrente:
DC e AC
Material de isolamento:
XLPE
Material da bainha:
PVC
Forma do material:
Fios redondos
Amostragens:
US$ 0/Metro 1 Metro(Pedido Mín.) | Solicitar Amostra
Modelo N.O.:
EJV32 EJV22
Material do núcleo do fio:
Fios de cobre nus
Modelo:
Yjv32 Yjv22 Yjsv
Marca:
Qifan
Engenheiro N.O.:
206
Fábrica n.o.:
3 Instalações com 12 oficinas
Padrão:
VDE Icea do IEC BS
Funcionários:
3048
Amostra grátis:
- Sim, sim.
Pacote de transporte:
Bateria
Especificações:
25-1600 mm2
Marca comercial:
Qifan
Origem:
China
Código do SH:
8544601200
Habilidade da fonte:
50000 km/mês
Aplicação:
Construção, Overhead, Subterrâneo, Industrial, Central Elétrica
Voltagem:
Cabo médio da tensão
Corrente:
DC e AC
Material de isolamento:
XLPE
Material da bainha:
PVC
Forma do material:
Fios redondos
Amostragens:
US$ 0/Metro 1 Metro(Pedido Mín.) | Solicitar Amostra
Cabo de alimentação blindado de cobre XLPE isolado blindado subterrâneo cabo de alimentação de média tensão

Descrição do produto

N2XSEY 11kV 22kV 33kV Voltagem Média Condutor de cobre e alumínio XLPE Cabos de energia blindados isolados

1Padrão de produto
Este produto é fabricado de acordo com a norma GB/T12706.2, equivalente a IEC60502.2Ou BS, DIN, padrão ICEA como pedido do cliente.
2Aplicação
O produto é adequado para utilização em linhas de transmissão e distribuição de energia com tensão de frequência de potência nominal 3,6/6kv~26/35kv.
3Características de funcionamento
- Tensão de potência-frequência nominal U0/U: 3.6/6kv~26/35kv.
- Temperatura de funcionamento máxima admissível do condutor:90oC.
- A temperatura máxima de curto-circuito do condutor não deve exceder 2500 °C (5 s de duração máxima)
- A temperatura ambiente em instalação não deve ser inferior a 00°C.
- O raio de flexão de um cabo de núcleo único não deve ser inferior a 20 vezes o diâmetro do cabo.
O raio de flexão de um cabo multi-núcleo não deve ser inferior a 15 vezes o diâmetro do cabo.

4Tabela da tensão, núcleos e secção transversal
Ponto Categoria A,B 3.6/6 kV 6/10 kV 8.7/15 kV 12/20 kV 18/30 kV 21/35 kV
Categoria A,B 6/6kV 8.7/10 kV 12/15 kV 18/20 kV - 26/35 kV
Núcleo único mm2 25 a 1200 25 a 1200 35 a 1200 50-1200 50-1200 50-1200
Três núcleos mm2 25 a 400 25 a 400 35 a 400 50 a 400 50 a 400 50 a 400
O cabo com tensão nominal de categoria A é utilizado em situações que exigem uma duração de falha de aterragem não superior a 1 minuto.o tempo de duração da falha de aterragem normalmente não excede 1 hora;O tempo máximo de duração não deve exceder 8 horas, o tempo anual de duração da falha no solo não deve exceder 125 horas, a categoria C inclui todos os sistemas previstos nas categorias A e B.

5Tipo e nome
Tipo Designação Aplicações
YJV Condutor de cobre, isolado por XLPE, cabo de alimentação revestido de PVC Para instalação em interiores, em túneis ou em trincheiras de cabos, incapazes de suportar forças mecânicas externas. Não é permitido instalar cabos de núcleo único em condutos magnéticos.
YJLV Condutor de alumínio, isolado por XLPE, cabo de alimentação revestido por PVC
JJY Condutor de cobre, isolado por XLPE, cabo de alimentação revestido por PE
- Não, não. Condutor de alumínio, isolado por XLPE, cabo de alimentação revestido por PE
YJV22 Condutor de cobre, isolamento por XLPE, fita blindada de aço, cabo de alimentação revestido de PVC Para colocação em ambientes fechados, em túneis, em trincheiras de cabos ou directamente no solo, susceptíveis de suportar forças mecânicas externas. Não é permitido colocar um único cabo de núcleo num conduto magnético.
YJLV22 Condutor de alumínio, isolante XLPE, fita blindada de aço, cabo de alimentação revestido de PVC
YJV23 Condutor de cobre, isolante XLPE, fita blindada de aço, cabo de alimentação revestido de PE
YJLV23 Condutor de alumínio, isolamento por XLPE, fita de aço blindada, cabo de alimentação revestido por PE
YJV32 Condutor de cobre, isolamento por XLPE, fio de aço blindado, cabo de alimentação revestido de PVC Para instalação em ambientes fechados, em túneis de cabos, em poços ou directamente no solo, com capacidade para suportar forças mecânicas externas e uma certa força de tração.
YJLV32 Condutor de alumínio, isolado por XLPE, com arame blindado, cabo de alimentação revestido de PVC
YJV33 Condutor de cobre, isolamento por XLPE, armazém de arame de aço, cabo de alimentação revestido por PE
YJLV33 Condutor de alumínio, isolado por XLPE, armar com arame de aço, cabo de alimentação revestido por PE
 Cabos blindados de 3 núcleos com isolamento XLPE. Voltagem nominal 6/10 KV 6.35/11KV

Dados de cabo

Condutor



Espessura do isolamento (mm)



Ecrã de fita de cobre (aproximadamente) (mm)



PVC

espessura da cama (mm)



Diâmetro exterior de arame blindado (mm)



Espessura da bainha (mm)



Diâmetro exterior (aproximado) (mm)



Peso do cabo de núcleo de cobre (kg/km)



Peso do cabo de núcleo de alumínio (kg/km)

Área da secção transversal (mm2)



Estrutura

Diâmetro exterior (mm)

25

Compacto redondo

6.0

3.4

0.1

1.3

2.5

2.5

48.0

4175

3703

35

Compacto redondo

7.2

3.4

0.1

1.3

2.5

2.6

50.8

4733

4072

50

Compacto redondo

8.4

3.4

0.1

1.4

2.5

2.7

53.8

5491

4547

70

Compacto redondo

10.0

3.4

0.1

1.5

2.5

2.8

57.6

6446

5124

95

Compacto redondo

11.7

3.4

0.1

1.5

2.5

2.9

61.5

7530

5737

120

Compacto redondo

13.1

3.4

0.1

1.6

2.5

3.0

64.9

8628

6363

150

Compacto redondo

14.6

3.4

0.1

1.6

2.5

3.1

68.3

9794

6963

185

Compacto redondo

16.3

3.4

0.1

1.7

2.5

3.3

72.6

11326

7834

240

Compacto redondo

18.5

3.4

0.1

1.8

3.15

3.5

79.2

14268

9737

300

Compacto redondo

20.7

3.4

0.1

1.9

3.15

3.6

84.8

16641

10978

400

Compacto redondo

23.8

3.4

0.1

2.0

3.15

3.9

92.3

20362

12811

500

Compacto redondo

26.6

3.4

0.1

2.1

3.15

4.1

99.3

24203

14764
------ Nossa característica --------
  1. Equipamento importado com equipa técnica experiente
A empresa tem três fábricas e 3048 empregados, dos quais 206 são engenheiros.Troster Alemanha e Maillefer Finlândia Linhas VCV de 500 KV, máquina de filamento da Pourtier França, SKET Alemanha, Caballe Espanha, linha de produção de 220KV e 35KV mais SIKORA X - RAY 8000 unidade de medição de excentricidade on-line da Alemanha
  1. Sistema de certificação completo
A Qifan Cable obteve ISO 9001, ISO 14001, OHSAS 18001. A fábrica passou TUV, VDE, UL, CE, SAA, BS etc.
  1. Sistema de produção perfeito
Os produtos da Qifan Cable abrangem os cabos de alimentação LV, MV, HV&EHV, ABC, ACSR/AAC/AAAC/ACAR/OPGW, cabos submarinos, cabos de controlo, cabos de instrumentação, fios de construção,cabo de borracha flexível, cabos ignífugos, cabos renováveis, cabos solares, cabos industriais, cabos LAN, cabos coaxial, etc.
  1. Perfeito sistema de serviço de vendas
O Qifan Cable pode oferecer o serviço OEM / ODM, múltiplos produtos, equipe de engenheiros de vendas de exportação qualificados, preço razoável, qualidade confiável, serviço amigável.
N2xsery N2xsey 11kv 22kv 33kv Copper XLPE Insulated Armored Underground Power CableN2xsery N2xsey 11kv 22kv 33kv Copper XLPE Insulated Armored Underground Power CableN2xsery N2xsey 11kv 22kv 33kv Copper XLPE Insulated Armored Underground Power Cable

Tipo de cabo:

N2xsery: Este é um tipo de cabo de alimentação que está em conformidade com o padrão europeu HD 620.O "e" em N2xsery indica que ele melhorou a resistência à propagação do fogo.

N2xsey: semelhante ao N2xsery, o N2xsey é outro tipo de cabo de alimentação que atende ao padrão europeu HD 620.não tem a resistência à propagação do fogo reforçada do N2xsery.

Nivel de tensão:
O cabo está disponível em diferentes tensões, incluindo 11kV, 22kV e 33kV. Essas classificações indicam a tensão máxima na qual o cabo pode operar com segurança.



XLPE (cross-linked polyethylene) cabo isolado refere-se a um cabo elétrico que tem condutores isolados com material XLPE.O XLPE é um polímero termo-resistente conhecido pelas suas excelentes propriedades elétricas, tornando-se uma escolha popular para várias aplicações na indústria de transmissão e distribuição de energia.
Material de isolamento: o XLPE é um tipo de polietileno que é quimicamente ligado em cruz. Este processo de ligação em cruz melhora as propriedades térmicas e mecânicas do isolamento,O que o torna mais robusto e durável em comparação com os materiais não ligados.
Desempenho elétrico: o isolamento XLPE oferece alta resistência dielétrica, baixas perdas dielétricas e excelente resistência ao isolamento.Isso permite uma transmissão de energia eficiente, minimizando as perdas de energia.
Propriedades térmicas: o isolamento XLPE pode suportar temperaturas de funcionamento mais elevadas do que o isolamento tradicional de PVC (cloreto de polivinil).Isto torna os cabos XLPE adequados para aplicações que exigem temperaturas mais elevadas.
Resistência ao ambiente: O isolamento XLPE oferece boa resistência à umidade, produtos químicos e estresses ambientais, como a radiação UV.Isto torna os cabos XLPE adequados para instalações interiores e exteriores.



Tags:

Cabo de alimentação de média tensão XLPE,

Cabos de alimentação não blindados de 24 kW,

Cabo de alimentação de média tensão de 11 kW

Produtos similares
Medium Voltage IEC60502 BS7835 BS6622 VDE N2xsey N2xsy Yjv32 11kv 20kv 33kv Cobre XLPE Cabos de exterior blindados isolados

Medium Voltage IEC60502 BS7835 BS6622 VDE N2xsey N2xsy Yjv32 11kv 20kv 33kv Cobre XLPE Cabos de exterior blindados isolados

Obtenha o melhor preço
cabo de alimentação de núcleo único 15kv cabo de voltagem média de cobre de alumínio cabo de alimentação de condutor

cabo de alimentação de núcleo único 15kv cabo de voltagem média de cobre de alumínio cabo de alimentação de condutor

Obtenha o melhor preço
Envoltura do cabo de alimentação UL 1072 Isolamento padrão 500mcm XLPE Isolamento PVC Envoltura de cabo de alimentação de voltagem média

Envoltura do cabo de alimentação UL 1072 Isolamento padrão 500mcm XLPE Isolamento PVC Envoltura de cabo de alimentação de voltagem média

Obtenha o melhor preço
Cabo de alimentação de média tensão 8.7/15 (17.5) Kv Cabo de alimentação de média tensão 500mm2 de núcleo único XLPE Cabos isolados não blindados

Cabo de alimentação de média tensão 8.7/15 (17.5) Kv Cabo de alimentação de média tensão 500mm2 de núcleo único XLPE Cabos isolados não blindados

Obtenha o melhor preço
Cabos de alimentação de média tensão de cobre, alumínio e condutor de núcleo único XLPE, cabos blindados isolados

Cabos de alimentação de média tensão de cobre, alumínio e condutor de núcleo único XLPE, cabos blindados isolados

Obtenha o melhor preço
Cabo de alimentação de média tensão não blindado 3.6/6 (7.2) Kv 150mm2 Condutor de cobre de núcleo único

Cabo de alimentação de média tensão não blindado 3.6/6 (7.2) Kv 150mm2 Condutor de cobre de núcleo único

Obtenha o melhor preço
Condutor de cobre de núcleo único XLPE Cabo blindado isolado e cabo não blindado Cabo de alimentação de tensão média

Condutor de cobre de núcleo único XLPE Cabo blindado isolado e cabo não blindado Cabo de alimentação de tensão média

Obtenha o melhor preço
3.6/6 (7.2) Kv Cabo de alimentação de tensão média de 240 mm2 condutor de cobre de núcleo único XLPE isolado não blindado

3.6/6 (7.2) Kv Cabo de alimentação de tensão média de 240 mm2 condutor de cobre de núcleo único XLPE isolado não blindado

Obtenha o melhor preço
Cabo de média tensão de 5kV Com condutor de cobre de núcleo único XLPE Cabo de alimentação isolado não blindado

Cabo de média tensão de 5kV Com condutor de cobre de núcleo único XLPE Cabo de alimentação isolado não blindado

Obtenha o melhor preço
Cable não blindado de tensão média Cable de alimentação de alumínio xlpe cable não blindado

Cable não blindado de tensão média Cable de alimentação de alumínio xlpe cable não blindado

Obtenha o melhor preço
6/10 (12) Kv 50 mm2 Cabos isolados de cobre/alumínio XLPE de núcleo único

6/10 (12) Kv 50 mm2 Cabos isolados de cobre/alumínio XLPE de núcleo único

Obtenha o melhor preço
Fangyu(shanghai)Automation Technology Co.,Ltd
produtos

Cabo distribuidor de corrente de baixa tensão

cabo distribuidor de corrente médio da tensão

Cabos de energia de alta tensão

Cabo de alimentação de EHV

fogo - cabo resistente

Cabo de alimentação submarino

Condutor de alumínio

liling@shfangyu.com +8618758658199
Sala 1702, Edifício 4, Rua 658, Rua Guangfulin, Distrito de Songjiang, Xangai
Relações rápidas
Perfil da empresa Visita à fábrica Controle de qualidade notícias Mapa do Site Política de Privacidade
Boa qualidade de China Cabo distribuidor de corrente de baixa tensão Fornecedor. © de Copyright 2023-2024 power-cabling.com . Todos os direitos reservados.
