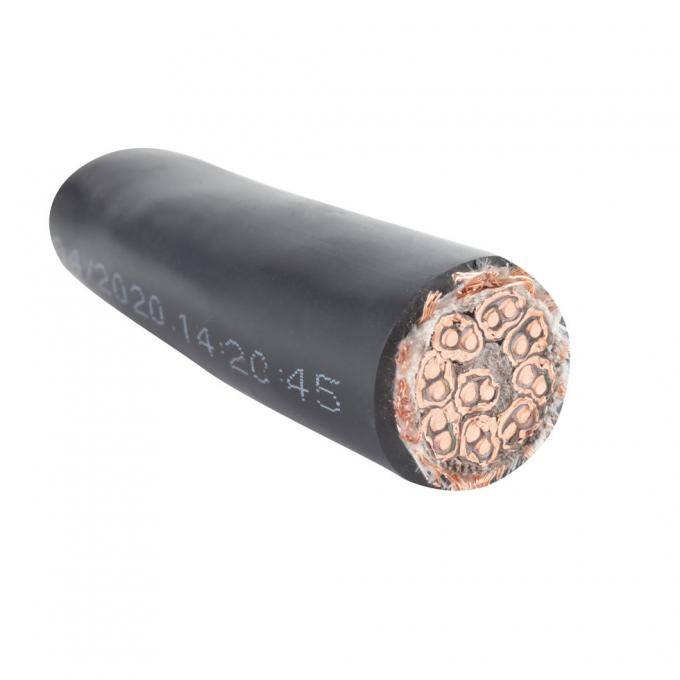

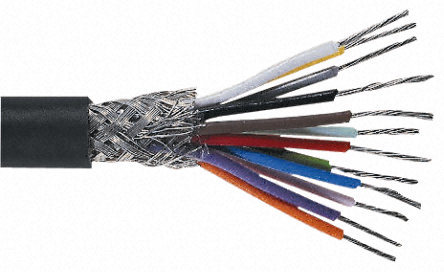

SWA XLPE Cabos de controlo de instrumentos blindados isolados blindados

1- Normas:
Fabricação em conformidade com a norma BS 5308,BS EN 50288-7,IEC 60502-1


2Estrutura do cabo:SEstrutura:
2.1 Tensão nominal: 300/500V, 600/1000V
2.2 Condutor: fio de cobre / fio de cobre enlatado, classe 1, classe 2, classe 5
2.3 Isolamento: PVC/PE/XLPE
2.4 Cablagem: dois ou três núcleos em cadeia (par ou triplo)
2.5 Escudo individual (se necessário): fita adesiva de plástico com arame de drenagem
2.6 Escudo geral: fita de plástico com arame de drenagem
2.7 Envoltura interna (aplicável se houver uma camada de blindagem): PVC/PE
2.8 Camada de blindagem: fio de aço galvanizado / fita de aço
2.9 Capas externas: PVC/PE/LSHF
2.10 Outras características: resistente ao óleo, retardador de chama, anticorrosivo, UV, etc.


3Aplicação:
Estes cabos são concebidos para ligar circuitos de instrumentos eléctricos e fornecer serviços de comunicação dentro e ao redor de instalações de processamento (por exemplo, indústria petroquímica, etc.).Adequado para aplicações de enterro direto.

4Propriedades físicas e térmicas
Condutor: Classe 1 de cobre sólido recozido ou Classe 2 de cobre simples com filamentos ou Classe 5 de cobre flexível com filamentos moles
Nivel de tensão: 300 V/300 V
Tensão de ensaio:1200V
Intervalo de temperatura Durante o funcionamento (estado fixo): -30°C - +90°C
Intervalo de temperatura durante a instalação (estado móvel): -5°C - +50°C
Radius mínimo de curvatura: 10 X Diâmetro global

5Dados elétricos:

6Parâmetro do cabo:
