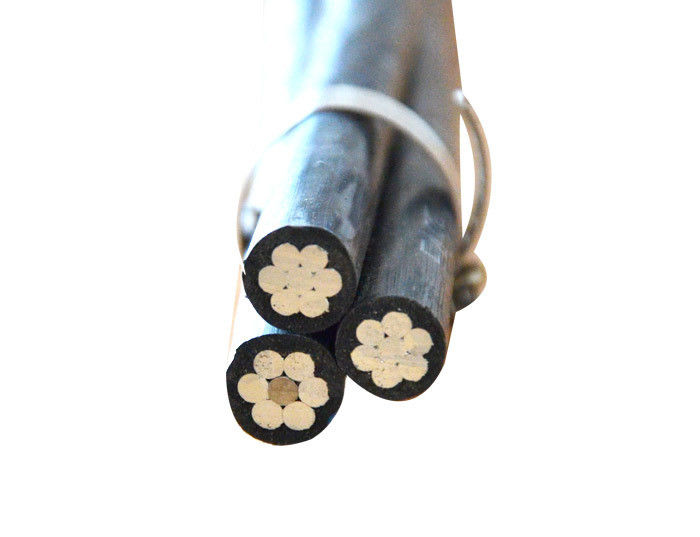

Cabo ABC Triplex Cabo ABC de alimentação Cabo de alumínio de isolamento XLPE/PE

Introdução

Cabo ABC usado para linha de transmissão aérea de baixa tensão (1500V), linha de fase é de condutor de alumínio, PE ou XLPE isolado, o número de linha de fase será de dois ou três ou quatro,A linha neutra é um condutor de alumínio., pode ser conductor nu ou com isolamento PE ou XLPE

Especificações

Padrão: Padrão nacional IEC e ASTM

Voltagem nominal: 0,6/1KV, 11KV, 33KV


Construção
Condutor de fase: de alumínio (AAC)

Condutor neutro: de alumínio (AAC), de liga de alumínio (AAAC), de alumínio (ACSR)

Isolamento: XLPE ou PE

Aplicação: Os cabos são concebidos para linhas de energia aéreas e fios de entrada de salas com tensão até e incluindo 0,6/1KV.

UESD para aplicações de serviços aéreos, tais como iluminação de rua, iluminação exterior e serviço temporário para construção, o que melhora a segurança e a fiabilidade das redes de arame elétrico.

1 Tipo

Serviço Duplex, Serviço Triplex, Serviço Quadruplex

Um serviço duplo de entrega

Aplicações:Para fornecer serviço aéreo de 120 volts para serviço temporário em canteiros de obras, iluminação exterior ou de rua.

   b Quebra de serviço triplex

Aplicações:Para fornecer energia das linhas de utilidade para a cabeça do consumidor.Para utilização a 600 volts ou menos ((fase a fase)) a uma temperatura do condutor de 75 °C no máximo para isolamento PE ou 90 °C no máximo para isolamento XLPE .

c Quadruplex Service Drop

Aplicações:Utilizado para fornecer energia de 3 fases, geralmente a partir de um transformador montado num poste para a cabeça de serviço de utilização, onde é feita a ligação ao cabo de entrada de serviço.Para utilização a tensões de 600 volts ou menos de fase a fase e a uma temperatura do condutor não superior a 75 °C para os condutores com isolamento PE ou a 90 °C para os condutores com isolamento XLPE.

2 Construção

uma construção de condutor de fase:O condutor de fase é uma liga de alumínio 1350-H19 de tração dura, comprimida, de filamentos concêntricos.

b Construção de condutores neutros
Os conjuntos de cabos estão disponíveis com os seguintes condutores neutros:

Outros aparelhos e aparelhos de televisão, semelhantes aos aparelhos de televisão

Ligação de alumínio 1350-H19, de tração dura, de filamentos concêntricos

liga de alumínio 6201-T81, de cadeia de liga concêntrica

c Material de isolamento
O isolamento padrão do condutor de fase é o polietileno cruzado de baixa densidade preto (XLPE)

Em alternativa, o isolamento linear preto de polietileno de baixa densidade (LDPE) com uma temperatura nominal de 75 °C está disponível mediante pedido.
