Produtos de condutores HTLS --- O condutor STACIR/AW é um novo tipo de condutor aéreo.
O condutor STACIR/AW é um novo tipo decondutor aéreoO uso de fio trapezoidal aumenta a área da secção transversal do condutor, de modo que o condutor tem o efeito de aumentar a capacidade de condução.

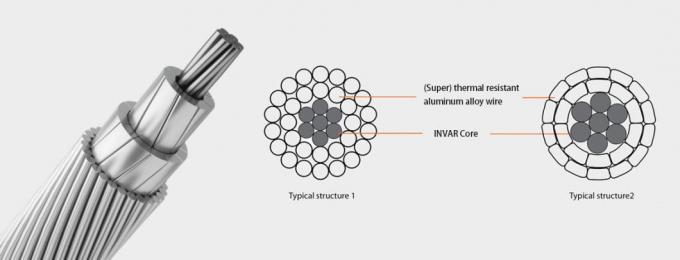

Com o mesmo tamanho, os condutores STACIR/AW têm uma melhor capacidade de carga de corrente do que os condutores tradicionais.O condutor INVAR é composto por núcleo invar revestido de alumínio e fios de liga de alumínio resistentes ao calor.Este condutor é adequado para a linha velha.
Pode manter a mesma inclinação enquanto aumenta a capacidade.
O principal aspecto deste tipo de condutor é a possibilidade de deslizar entre a camada externa e o núcleo.a camada exterior pode permanecer no núcleo de aço.
A camada condutiva exterior é feita de liga Al-Zr super resistente ao calor, e a temperatura de trabalho pode atingir 210 °C.
As principais características desta série de produtos são:
O núcleo e a camada externa do INVAR têm pontos de joelhos independentemente na temperatura de instalação
Limite a queda à medida que a temperatura aumenta
O coeficiente de expansão térmica acima do ponto do joelho em relação ao núcleo INVAR mantém a resistência mecânica do condutor e a temperatura de trabalho contínua é de até 210° C
Esta técnica requer um especialista qualificado em instalação.
É adequado para a substituição de ACSR em terrenos planos ou com pequenas diferenças de nível.
| ACSR |
Condutores de alumínio e de aço reforçado |
| AAC |
Todos os condutores de alumínio |
| AAAC |
Condutor totalmente de liga de alumínio |
| Propriedades |
STACIR (equivalente de alce ACSR) |
STACIR (equivalente ACSR ZEBRA) |
STACIR (ACSR PANTHER EQUIVALENTE) |
| Fatores típicos |
3.53 mm |
0.1390 em |
3.18 mm |
0.1252 em |
30,00 mm |
0.1181 em |
| Especificações de referência |
IEC 62004 |
IEC 62004 |
IEC 62004 |
| Área total da secção transversal |
5970,00 mm2 |
0.9254 in2 |
484.50 mm2 |
0.751 in2 |
261.50 mm2 |
0.4054 em 2 |
| Cabos condutores |
Al Zr AT3 |
Al Zr AT3 |
Al Zr AT1 |
| Fios de núcleo |
Invar revestido de alumínio |
Invar revestido de alumínio |
Invar revestido de alumínio |
| Diâmetro do condutor |
31.77mm |
1.2508 em |
28.62 mm |
1.1268 em |
210,00 mm |
0.8268 em |
| Peso |
1993 kg/km |
1339.2 lbs/milha |
1582 kg/km |
1063.1 lbs/milha |
939 kg/km |
631 libras/milha |
| Resistência à tração máxima |
14641 kg |
32277.84 libras |
11968 kg |
26384.89 libras |
8436 kg |
18598.17 libras |
| Resistência de corrente contínua a uma temperatura de 20°C |
00,06 Ω/km |
00,09Ω/milha |
00,07Ω/km |
0.11Ω/milha |
00,13 Ω/km |
0.21Ω/milha |
| Temperatura máxima de funcionamento |
210°C |
410°F |
210°C |
410°F |
210°C |
410°F |
| Capacidade de carga de corrente à temperatura máxima de funcionamento |
1871 Amp |
1626 Amp |
1040 Amp |
Também podemos oferecer outra gama completa de condutores aéreos, se você tiver alguma necessidade, apenas sinta-se à vontade para entrar em contato com a nossa equipe de vendas!
A Shanghai Qifan Cable Co., Ltd. fundada em 1994, é especializada em P&D e fabricação de fios e cabos elétricos há mais de 20 anos e possui equipamentos avançados de produção e teste.
A Qifan Cable tem capacidade para produzir muitas variedades de cabos, como cabos de alta tensão, cabos de média tensão, cabos de baixa tensão, cabos de controle, cabos de instrumentos, fios de construção,Cabos de borracha, etc.. Qifan Cable vendeu seus produtos para mais de 30 países e regiões na Ásia, Europa, Oceania, América e África. Como resultado, eles são amplamente utilizados em indústrias como conservação de água,energia elétrica, metalurgia, petroquímica, ferrovias, transportes, comunicações, construção, urbanismo, construção de infraestruturas, etc.
Desde a sua criação, a Qifan Cable obedeceu ao princípio de operação da qualidade em primeiro lugar.Certificação do sistema de gestão ambiental 2004.
Qifan Cable-Faça esforços pioneiros e siga em frente!
Super-condutor de liga térmica: O condutor é feito de um material de liga super-termal.permitindo uma dissipação de calor eficiente durante a transmissão de energia.
Invar reforçado: o condutor é reforçado com Invar, que é uma liga níquel-ferro conhecida por seu baixo coeficiente de expansão térmica.O Invar ajuda a minimizar o abaixamento ou alongamento do condutor devido a mudanças de temperatura, assegurando a estabilidade e a fiabilidade da linha de transmissão de energia.
