LV Cabos com núcleo único de cobre 70 95 120 150 185 de PVC

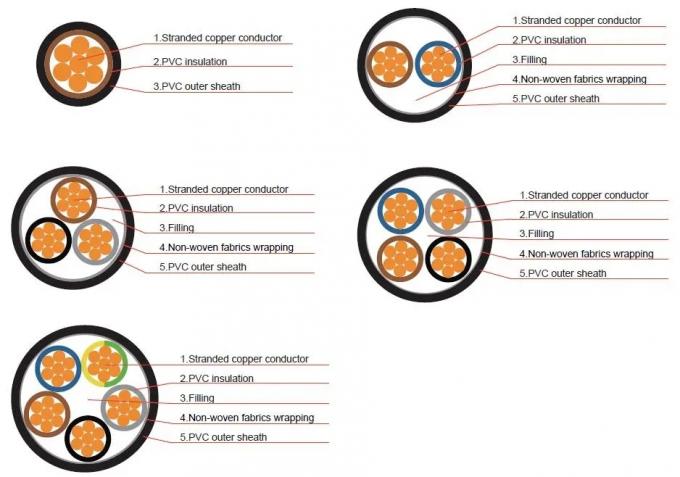

Construção
Tipo n.o da secção nominal do núcleo
| Tipo |
Número de núcleo |
Secção transversal nominal |
Cu ((AL) /XLPE ((PVC) /PVC ((PE)
Cu ((AL) /XLPE ((PVC) /ATA/PVC ((PE) Cu ((AL) /XLPE/AWA/PVC ((PE) |
1 |
1.5-1000 |
Cu ((AL) /XLPE ((PVC) /STA/PVC ((PE)
Cu ((AL) /XLPE ((PVC) /SWA/PVC ((PE) |
2,3,4,5 |
1.5-400 |
| 3+1,4+1,3+2 |
2.5-400 |
Área da secção transversal do condutor neutro
No caso dos núcleos 3+1 e 3+2, os núcleos devem corresponder às especificações do quadro seguinte::
| Secção transversal nominal |
Núcleo principal |
2.5 |
4 |
6 |
10 |
16 |
25 |
35 |
50 |
| |
Núcleo neutro |
1.5 |
2.5 |
4 |
6 |
10 |
16 |
16 |
25 |
| Secção transversal nominal |
Núcleo principal |
70 |
95 |
120 |
150 |
185 |
240 |
300 |
400 |
| |
Núcleo neutro |
35 |
50 |
70 |
70 |
95 |
120 |
150 |
185 |
Características
D.C A resistência do cabo acabado a 20oC/km não é superior a:
| Seção transversal nominal mm2 |
15 |
2.5 |
4 |
6 |
10 |
16 |
25 |
| Núcleo de Cu |
12.1 |
7.41 |
4.61 |
3.08 |
1.83 |
1.15 |
0.727 |
| Al núcleo |
18.1 |
12.1 |
7.41 |
4.61 |
3.08 |
1.91 |
1.20 |
| Seção transversal nominal mm2 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
| Núcleo de Cu |
0.524 |
0.387 |
0.268 |
0.193 |
0.153 |
0.124 |
0.0991 |
| Al núcleo |
0.868 |
0.641 |
0.443 |
0.320 |
0.253 |
0.206 |
0.164 |
| Seção transversal nominal mm2 |
240 |
300 |
400 |
500 |
630 |
800 |
1000 |
| Núcleo de Cu |
0.0754 |
0.0601 |
0.0470 |
0.0366 |
0.0283 |
0.0221 |
0.0176 |
| Al núcleo |
0.125 |
0.100 |
0.0778 |
0.0605 |
0.0469 |
0.0367 |
0.0291 |
Ensaio de tensão:
Cada tambor do cabo acabado deve suportar a tensão de frequência de potência 3,5 kV durante 5 minutos, o isolamento não é avariado.
Condições de serviço e parâmetros de funcionamento do cabo:
O cabo é aplicado a uma instalação fixa para tensão nominal de 0,6/1 kV da linha de transporte e distribuição de energia.
Temperatura nominal máxima do condutor.
Curto-circuito: máximo durante 5 segundos, 250oC
O cabo pode ser colocado sem restrição de queda e a temperatura ambiente não deve ser inferior a 0oC.
Padrão
O nosso cabo XLPE pode ser fabricado de acordo com a norma IEC 60502, IEC 60332, IEC 60754.
Alguns índices são superiores ao padrão internacional.
PS: também podemos produzir conforme o padrão BS, NFC, ASTM de acordo com o pedido do cliente.
Contacte-nos para obter soluções profissionais!
------ Nossa característica --------
- Equipamento importado com equipa técnica experiente
A empresa tem três fábricas e 3048 empregados, dos quais 206 são engenheiros.Troster Alemanha e Maillefer Finlândia Linhas VCV de 500 KV, máquina de filamento da Pourtier França, SKET Alemanha, Caballe Espanha, linha de produção de 220KV e 35KV mais SIKORA X - RAY 8000 unidade de medição de excentricidade on-line da Alemanha
- Sistema de certificação completo
A Qifan Cable obteve o certificado ISO 9001, ISO 14001, OHSAS 18001. A fábrica passou o certificado TUV, VDE, UL, CE, SAA, BS etc..
- Sistema de produção perfeito
Os produtos da Qifan Cable abrangem os cabos de alimentação LV, MV, HV&EHV, ABC, ACSR/AAC/AAAC/ACAR/OPGW, cabos submarinos, cabos de controlo, cabos de instrumentação, fios de construção,cabo de borracha flexível, cabos ignífugos, cabos renováveis, cabos solares, cabos industriais, cabos LAN, cabos coaxial, etc..
- Perfeito sistema de serviço de vendas
Qifan Cable pode oferecer o serviço OEM / ODM, múltiplos produtos, equipe de engenheiros de vendas de exportação qualificados, preço razoável, qualidade confiável, serviço amigável..
Perguntas frequentes
- - - - - - - - - - - - -
1Quem somos nós?
A Fang Yu (Shanghai) Automation Technology Co., Ltd, está sediada em Xangai, China, iniciada em 2006, é uma empresa profissional especializada na venda de cabos de alimentação e produtos relacionados.Agimos como o centro de marketing no exterior da Qifan Cable..
2Como podemos garantir a qualidade?
Sempre uma amostra de pré-produção antes da produção em massa; sempre inspecção final antes da expedição;
3O que pode comprar de nós?
Cabos de alimentação, produtos certificados UL,cabelas resistentes ao fogo,cabelas submarinas,cabelas ABC,cabelas de construção,cabelas solares,cabelas de borracha,cabelas de controlo eléctrico,cabelas de comunicações digitais,cabelas com isolamento mineral,Cabos e fios especiais,Cabos isolados aéreos,Cabos resistentes a altas temperaturas,Cabos solares,Cabos de alimentação isolados XLPE,Cabos de computador,Cabos e fios isolados de alumínio,Cabos e fios isolados de PVCcabo de comunicação digital, etc.
4Por que você deve comprar de nós e não de outros fornecedores?
Durante muitos anos, temos nos concentrado na pesquisa e desenvolvimento de produtos de fios e cabos.Todos os nossos produtos são produzidos diretamente da fábricaAceitamos OEM e ODM!
5Que serviços podemos prestar?
Termos de entrega aceites: FOB, CFR, CIF, EXW, FAS, CIP, FCA, CPT, DEQ, DDP, DDU,
6Posso obter amostras?
Temos a honra de lhe fornecer amostras, as amostras são fornecidas gratuitamente, mas precisa pagar pelo transporte expresso. Se você tiver uma conta de correio, pode enviar um correio para coletar amostras.
7- Qual é o seu modo de embalagem?
Temos o pacote de exportação padrão. Para mais detalhes sobre o pacote personalizado, entre em contato conosco.
Os produtos Fang Yu (Shanghai) passaram pela Certificação Compulsória da China (CCC), pela certificação da marca de segurança dos produtos das minas de carvão, pela certificação da Sociedade de Classificação da China, pela certificação Telus,Certificação TUV alemã, certificação CE da União Europeia e certificação UL dos Estados Unidos.
