Cabos induzidos de PVC de núcleo único de 3 fases CU/PVC/PVC

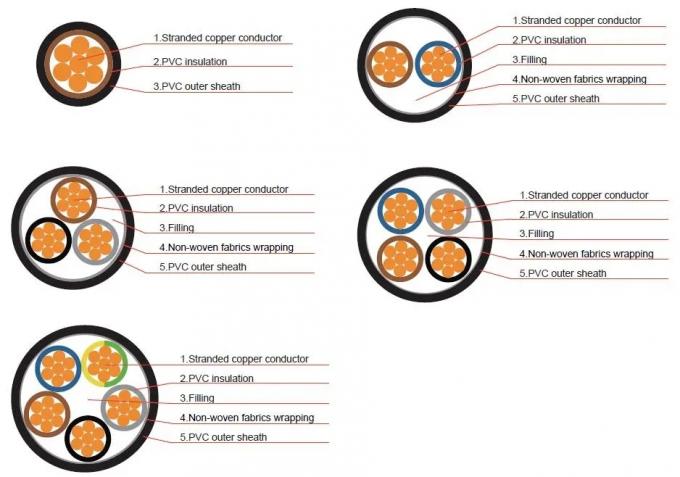

Construção
Tipo n.o da secção nominal do núcleo
| Tipo |
Número de núcleo |
Secção transversal nominal |
Cu ((AL) /XLPE ((PVC) /PVC ((PE)
Cu ((AL) /XLPE ((PVC) /ATA/PVC ((PE) Cu ((AL) /XLPE/AWA/PVC ((PE) |
1 |
1.5-1000 |
Cu ((AL) /XLPE ((PVC) /STA/PVC ((PE)
Cu ((AL) /XLPE ((PVC) /SWA/PVC ((PE) |
2,3,4,5 |
1.5-400 |
| 3+1,4+1,3+2 |
2.5-400 |
Área da secção transversal do condutor neutro
No caso dos núcleos 3+1 e 3+2, os núcleos devem corresponder às especificações do quadro seguinte::
| Secção transversal nominal |
Núcleo principal |
2.5 |
4 |
6 |
10 |
16 |
25 |
35 |
50 |
| |
Núcleo neutro |
1.5 |
2.5 |
4 |
6 |
10 |
16 |
16 |
25 |
| Secção transversal nominal |
Núcleo principal |
70 |
95 |
120 |
150 |
185 |
240 |
300 |
400 |
| |
Núcleo neutro |
35 |
50 |
70 |
70 |
95 |
120 |
150 |
185 |
Características
D.C A resistência do cabo acabado a 20oC/km não é superior a:
| Seção transversal nominal mm2 |
15 |
2.5 |
4 |
6 |
10 |
16 |
25 |
| Núcleo de Cu |
12.1 |
7.41 |
4.61 |
3.08 |
1.83 |
1.15 |
0.727 |
| Al núcleo |
18.1 |
12.1 |
7.41 |
4.61 |
3.08 |
1.91 |
1.20 |
| Seção transversal nominal mm2 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
| Núcleo de Cu |
0.524 |
0.387 |
0.268 |
0.193 |
0.153 |
0.124 |
0.0991 |
| Al núcleo |
0.868 |
0.641 |
0.443 |
0.320 |
0.253 |
0.206 |
0.164 |
| Seção transversal nominal mm2 |
240 |
300 |
400 |
500 |
630 |
800 |
1000 |
| Núcleo de Cu |
0.0754 |
0.0601 |
0.0470 |
0.0366 |
0.0283 |
0.0221 |
0.0176 |
| Al núcleo |
0.125 |
0.100 |
0.0778 |
0.0605 |
0.0469 |
0.0367 |
0.0291 |
Ensaio de tensão:
Cada tambor do cabo acabado deve suportar a tensão de frequência de potência 3,5 kV durante 5 minutos, o isolamento não é avariado.
Condições de serviço e parâmetros de funcionamento do cabo:
O cabo é aplicado a uma instalação fixa para tensão nominal de 0,6/1 kV da linha de transporte e distribuição de energia.
Temperatura nominal máxima do condutor.
Curto-circuito: máximo durante 5 segundos, 250oC
O cabo pode ser colocado sem restrição de queda e a temperatura ambiente não deve ser inferior a 0oC.
Padrão
O nosso cabo XLPE pode ser fabricado de acordo com a norma IEC 60502, IEC 60332, IEC 60754.
Alguns índices são superiores ao padrão internacional.
PS: também podemos produzir conforme o padrão BS, NFC, ASTM de acordo com o pedido do cliente.
