0.6/1kv 3 fases 3 4 5 núcleo PVC isolado PVC revestido cabo de alimentação
Cabos não blindados com conductor de cobre, com isolamento de PVC multicore, revestidos de PVC

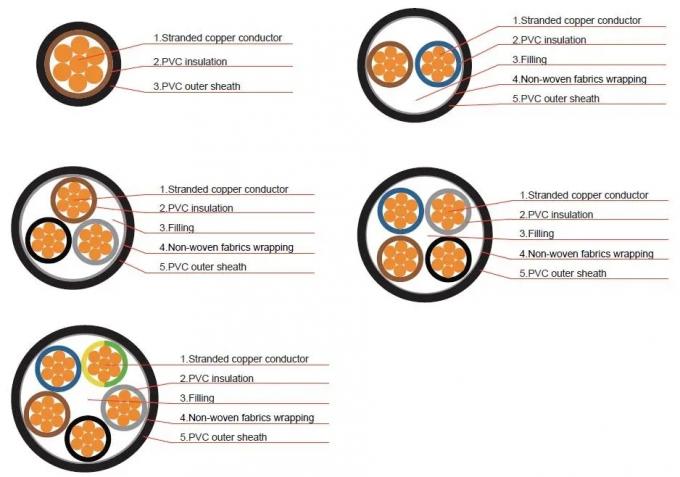

Construção
Tipo n.o da secção nominal do núcleo
| Tipo |
Número de núcleo |
Secção transversal nominal |
Cu ((AL) /XLPE ((PVC) /PVC ((PE)
Cu ((AL) /XLPE ((PVC) /ATA/PVC ((PE) Cu ((AL) /XLPE/AWA/PVC ((PE) |
1 |
1.5-1000 |
Cu ((AL) /XLPE ((PVC) /STA/PVC ((PE)
Cu ((AL) /XLPE ((PVC) /SWA/PVC ((PE) |
2,3,4,5 |
1.5-400 |
| 3+1,4+1,3+2 |
2.5-400 |
Área da secção transversal do condutor neutro
No caso dos núcleos 3+1 e 3+2, os núcleos devem corresponder às especificações do quadro seguinte::
| Secção transversal nominal |
Núcleo principal |
2.5 |
4 |
6 |
10 |
16 |
25 |
35 |
50 |
| |
Núcleo neutro |
1.5 |
2.5 |
4 |
6 |
10 |
16 |
16 |
25 |
| Secção transversal nominal |
Núcleo principal |
70 |
95 |
120 |
150 |
185 |
240 |
300 |
400 |
| |
Núcleo neutro |
35 |
50 |
70 |
70 |
95 |
120 |
150 |
185 |
Características
D.C A resistência do cabo acabado a 20oC/km não é superior a:
| Seção transversal nominal mm2 |
15 |
2.5 |
4 |
6 |
10 |
16 |
25 |
| Núcleo de Cu |
12.1 |
7.41 |
4.61 |
3.08 |
1.83 |
1.15 |
0.727 |
| Al núcleo |
18.1 |
12.1 |
7.41 |
4.61 |
3.08 |
1.91 |
1.20 |
| Seção transversal nominal mm2 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
| Núcleo de Cu |
0.524 |
0.387 |
0.268 |
0.193 |
0.153 |
0.124 |
0.0991 |
| Al núcleo |
0.868 |
0.641 |
0.443 |
0.320 |
0.253 |
0.206 |
0.164 |
| Seção transversal nominal mm2 |
240 |
300 |
400 |
500 |
630 |
800 |
1000 |
| Núcleo de Cu |
0.0754 |
0.0601 |
0.0470 |
0.0366 |
0.0283 |
0.0221 |
0.0176 |
| Al núcleo |
0.125 |
0.100 |
0.0778 |
0.0605 |
0.0469 |
0.0367 |
0.0291 |
Ensaio de tensão:
Cada tambor do cabo acabado deve suportar a tensão de frequência de potência 3,5 kV durante 5 minutos, o isolamento não é avariado.
Condições de serviço e parâmetros de funcionamento do cabo:
O cabo é aplicado a uma instalação fixa para tensão nominal de 0,6/1 kV da linha de transporte e distribuição de energia.
Temperatura nominal máxima do condutor.
Curto-circuito: máximo durante 5 segundos, 250oC
O cabo pode ser colocado sem restrição de queda e a temperatura ambiente não deve ser inferior a 0oC.
Padrão
O nosso cabo XLPE pode ser fabricado de acordo com a norma IEC 60502, IEC 60332, IEC 60754.
Alguns índices são superiores ao padrão internacional.
PS: também podemos produzir conforme o padrão BS, NFC, ASTM de acordo com o pedido do cliente.
