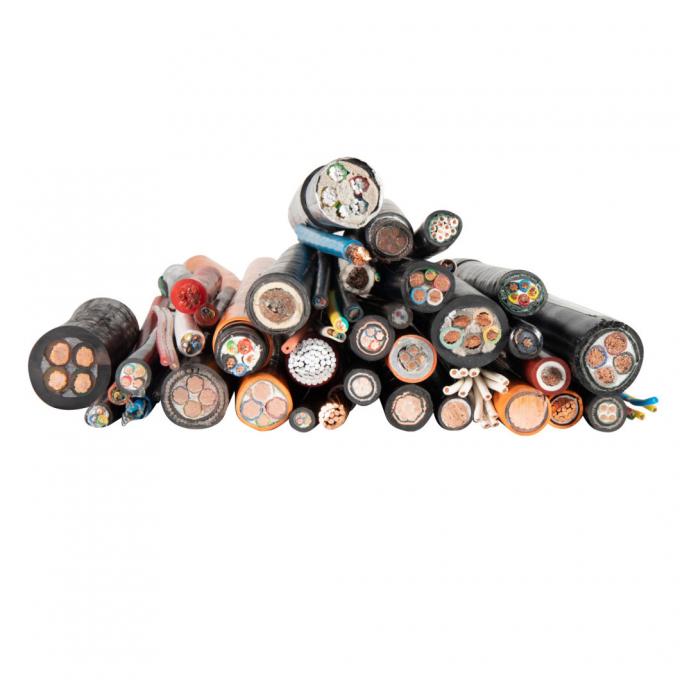

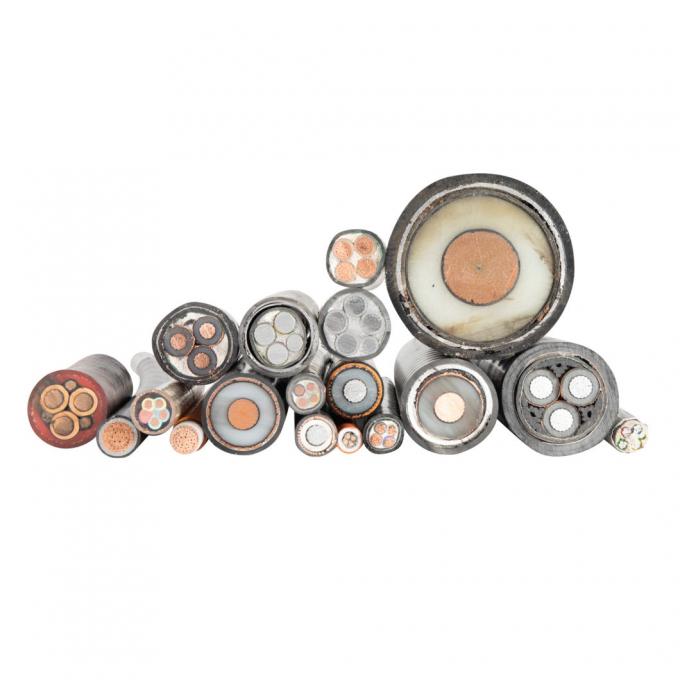

IEC60502 BS7835 BS6622 VDE 11kV 20kV 33kV Três núcleos 300sqmm cobre XLPE isolado SWA STA blindagem LSZH cabo de alimentação
1Padrão de produto
Este produto é fabricado de acordo com a norma GB/T12706.2, equivalente a IEC60502.2. ou BS 6722, DIN, ICEA padrão como solicitação do cliente.
2Aplicação
O produto é adequado para utilização em linhas de transmissão e distribuição de energia com tensão de frequência de potência nominal 3,6/6kv~26/35kv.
3Características de funcionamento
- Tensão de potência-frequência nominal U0/U: 3.6/6kv~26/35kv.
- Temperatura de funcionamento máxima admissível do condutor:90oC.
- A temperatura máxima de curto-circuito do condutor não deve exceder 250oC (5s de duração máxima)
- A temperatura ambiente não deve ser inferior a 0oC.
- O raio de flexão de um cabo de núcleo único não deve ser inferior a 20 vezes o diâmetro do cabo.
O raio de flexão de um cabo multi-núcleo não deve ser inferior a 15 vezes o diâmetro do cabo.
4Tabela da tensão, núcleos e secção transversal
| Ponto |
Categoria A,B |
3.6/6 kV |
6/10 kV |
8.7/15 kV |
12/20 kV |
18/30 kV |
21/35 kV |
| Categoria A,B |
6/6kV |
8.7/10 kV |
12/15 kV |
18/20 kV |
- |
26/35 kV |
| Núcleo único |
mm2 |
25 a 1200 |
25 a 1200 |
35 a 1200 |
50-1200 |
50-1200 |
50-1200 |
| Três núcleos |
mm2 |
25 a 400 |
25 a 400 |
35 a 400 |
50 a 400 |
50 a 400 |
50 a 400 |
O cabo com tensão nominal de categoria A é utilizado em situações que exigem uma duração de falha de aterragem não superior a 1 minuto.o tempo de duração da falha de aterragem normalmente não excede 1 hora;O tempo máximo de duração não deve exceder 8 horas, o tempo anual de duração da falha no solo não deve exceder 125 horas, a categoria C inclui todos os sistemas previstos nas categorias A e B.
5Tipo e nome
| Tipo |
Designação |
Aplicações |
| YJV |
Condutor de cobre, isolado por XLPE, cabo de alimentação revestido de PVC |
Para instalação em interiores, em túneis ou em trincheiras de cabos, incapazes de suportar forças mecânicas externas. Não é permitido instalar cabos de núcleo único em condutos magnéticos. |
| YJLV |
Condutor de alumínio, isolado por XLPE, cabo de alimentação revestido por PVC |
| JJY |
Condutor de cobre, isolado por XLPE, cabo de alimentação revestido por PE |
| - Não, não. |
Condutor de alumínio, isolado por XLPE, cabo de alimentação revestido por PE |
| YJV22 |
Condutor de cobre, isolamento por XLPE, fita blindada de aço, cabo de alimentação revestido de PVC |
Para colocação em ambientes fechados, em túneis, em trincheiras de cabos ou directamente no solo, susceptíveis de suportar forças mecânicas externas. Não é permitido colocar um único cabo de núcleo num conduto magnético. |
| YJLV22 |
Condutor de alumínio, isolante XLPE, fita blindada de aço, cabo de alimentação revestido de PVC |
| YJV23 |
Condutor de cobre, isolante XLPE, fita blindada de aço, cabo de alimentação revestido de PE |
| YJLV23 |
Condutor de alumínio, isolamento por XLPE, fita de aço blindada, cabo de alimentação revestido por PE |
| YJV32 |
Condutor de cobre, isolamento por XLPE, fio de aço blindado, cabo de alimentação revestido de PVC |
Para instalação em ambientes fechados, em túneis de cabos, em poços ou directamente no solo, com capacidade para suportar forças mecânicas externas e uma certa força de tração. |
| YJLV32 |
Condutor de alumínio, isolado por XLPE, com arame blindado, cabo de alimentação revestido de PVC |
| YJV33 |
Condutor de cobre, isolamento por XLPE, armazém de arame de aço, cabo de alimentação revestido por PE |
| YJLV33 |
Condutor de alumínio, isolado por XLPE, armar com arame de aço, cabo de alimentação revestido por PE |
SWA Cabo blindado de 3 núcleos com isolamento XLPE. Tensão nominal 3.6/6(7.2) kV 3.8/6.6(7.2) KVDados de cabo
|
Condutor
|
Espessura do isolamento (mm)
|
Ecrã de fita de cobre (aproximadamente) (mm)
|
PVC
espessura da cama (mm)
|
Diâmetro exterior de arame blindado (mm)
|
Espessura da bainha (mm)
|
Diâmetro exterior (aproximado) (mm)
|
Peso do cabo de núcleo de cobre (kg/km)
|
Peso do cabo de núcleo de alumínio (kg/km)
|
|
Área da secção transversal (mm2)
|
Estrutura
|
Diâmetro exterior (mm)
|
|
25
|
Compacto redondo
|
6.0
|
2.5
|
0.1
|
1.2
|
2.0
|
2.3
|
42.1
|
3317
|
2845
|
|
35
|
Compacto redondo
|
7.2
|
2.5
|
0.1
|
1.3
|
2.5
|
2.5
|
46.7
|
4312
|
3651
|
|
50
|
Compacto redondo
|
8.4
|
2.5
|
0.1
|
1.3
|
2.5
|
2.5
|
49.3
|
4972
|
4028
|
|
70
|
Compacto redondo
|
10.0
|
2.5
|
0.1
|
1.4
|
2.5
|
2.7
|
53.3
|
5968
|
4646
|
|
95
|
Compacto redondo
|
11.7
|
2.5
|
0.1
|
1.4
|
2.5
|
2.8
|
57.2
|
7033
|
5239
|
|
120
|
Compacto redondo
|
13.1
|
2.5
|
0.1
|
1.5
|
2.5
|
2.9
|
60.6
|
8072
|
5807
|
|
150
|
Compacto redondo
|
14.6
|
2.5
|
0.1
|
1.6
|
2.5
|
3.0
|
64.2
|
9288
|
6456
|
|
185
|
Compacto redondo
|
16.3
|
2.5
|
0.1
|
1.6
|
2.5
|
3.1
|
68.1
|
10737
|
7245
|
|
240
|
Compacto redondo
|
18.5
|
2.6
|
0.1
|
1.7
|
2.5
|
3.3
|
73.9
|
12869
|
8339
|
|
300
|
Compacto redondo
|
20.7
|
2.8
|
0.1
|
1.8
|
3.15
|
3.5
|
81.8
|
16183
|
10520
|
|
400
|
Compacto redondo
|
23.8
|
3.0
|
0.1
|
2.0
|
3.15
|
3.8
|
90.4
|
20070
|
12519
|
|
500
|
Compacto redondo
|
26.6
|
3.2
|
0.1
|
2.1
|
3.15
|
4.1
|
99.3
|
24131
|
14692
|
SWA Cabos blindados de 3 núcleos com isolamento XLPE. 6/10(12)kV 6.35/11(12)kV data do cabo
|
Condutor
|
Espessura do isolamento (mm)
|
Ecrã de fita de cobre (aproximadamente) (mm)
|
PVC
espessura da cama (mm)
|
Diâmetro exterior de arame blindado (mm)
|
Espessura da bainha (mm)
|
Diâmetro exterior (aproximado) (mm)
|
Peso do cabo de núcleo de cobre (kg/km)
|
Peso do cabo de núcleo de alumínio (kg/km)
|
|
Área da secção transversal (mm2)
|
Estrutura
|
Diâmetro exterior (mm)
|
|
25
|
Compacto redondo
|
6.0
|
3.4
|
0.1
|
1.3
|
2.5
|
2.5
|
48.0
|
4175
|
3703
|
|
35
|
Compacto redondo
|
7.2
|
3.4
|
0.1
|
1.3
|
2.5
|
2.6
|
50.8
|
4733
|
4072
|
|
50
|
Compacto redondo
|
8.4
|
3.4
|
0.1
|
1.4
|
2.5
|
2.7
|
53.8
|
5491
|
4547
|
|
70
|
Compacto redondo
|
10.0
|
3.4
|
0.1
|
1.5
|
2.5
|
2.8
|
57.6
|
6446
|
5124
|
|
95
|
Compacto redondo
|
11.7
|
3.4
|
0.1
|
1.5
|
2.5
|
2.9
|
61.5
|
7530
|
5737
|
|
120
|
Compacto redondo
|
13.1
|
3.4
|
0.1
|
1.6
|
2.5
|
3.0
|
64.9
|
8628
|
6363
|
|
150
|
Compacto redondo
|
14.6
|
3.4
|
0.1
|
1.6
|
2.5
|
3.1
|
68.3
|
9794
|
6963
|
|
185
|
Compacto redondo
|
16.3
|
3.4
|
0.1
|
1.7
|
2.5
|
3.3
|
72.6
|
11326
|
7834
|
|
240
|
Compacto redondo
|
18.5
|
3.4
|
0.1
|
1.8
|
3.15
|
3.5
|
79.2
|
14268
|
9737
|
|
300
|
Compacto redondo
|
20.7
|
3.4
|
0.1
|
1.9
|
3.15
|
3.6
|
84.8
|
16641
|
10978
|
|
400
|
Compacto redondo
|
23.8
|
3.4
|
0.1
|
2.0
|
3.15
|
3.9
|
92.3
|
20362
|
12811
|
|
500
|
Compacto redondo
|
26.6
|
3.4
|
0.1
|
2.1
|
3.15
|
4.1
|
99.3
|
24203
|
14764
|
SWA Cable blindado de 3 núcleos com isolamento XLPE. Voltagem nominal 12/20(24) KV 12.7/22(24) kV
Dados de cabo
|
Condutor
|
Espessura do isolamento (mm)
|
Ecrã de fita de cobre (aproximadamente) (mm)
|
PVC
espessura da cama (mm)
|
Diâmetro do arame blindado (mm)
|
Espessura da bainha (mm)
|
Diâmetro exterior (aproximado) (mm)
|
Peso do cabo de núcleo de cobre (kg/km)
|
Peso do cabo de núcleo de alumínio (kg/km)
|
|
Área da secção transversal (mm2)
|
Estrutura
|
Diâmetro exterior (mm)
|
|
35
|
Compacto redondo
|
7.2
|
5.5
|
0.1
|
1.5
|
2.5
|
2.9
|
60.8
|
5934
|
5273
|
|
50
|
Compacto redondo
|
8.4
|
5.5
|
0.1
|
1.6
|
2.5
|
3.0
|
63.8
|
6706
|
5763
|
|
70
|
Compacto redondo
|
10.0
|
5.5
|
0.1
|
1.6
|
2.5
|
3.1
|
67.5
|
7699
|
6378
|
|
95
|
Compacto redondo
|
11.7
|
5.5
|
0.1
|
1.7
|
2.5
|
3.3
|
71.7
|
8932
|
7139
|
|
120
|
Compacto redondo
|
13.1
|
5.5
|
0.1
|
1.8
|
3.15
|
3.4
|
76.4
|
10907
|
8641
|
|
150
|
Compacto redondo
|
14.6
|
5.5
|
0.1
|
1.8
|
3.15
|
3.5
|
79.9
|
12187
|
9355
|
|
185
|
Compacto redondo
|
16.3
|
5.5
|
0.1
|
1.9
|
3.15
|
3.6
|
83.9
|
13742
|
10250
|
|
240
|
Compacto redondo
|
18.5
|
5.5
|
0.1
|
2.0
|
3.15
|
3.8
|
89.3
|
16001
|
11471
|
|
300
|
Compacto redondo
|
20.7
|
5.5
|
0.1
|
2.1
|
3.15
|
4.0
|
95.0
|
18538
|
12875
|
|
400
|
Compacto redondo
|
23.8
|
5.5
|
0.1
|
2.2
|
3.15
|
4.2
|
102.3
|
22314
|
14762
|
|
500
|
Compacto redondo
|
26.6
|
5.5
|
0.1
|
2.3
|
3.15
|
4.4
|
110.2
|
26392
|
16953
|
SWA Cabos blindados de 3 núcleos com isolamento XLPE.18/30 ((36) kV 19/33 ((36) kV Data do cabo
|
Condutor
|
Espessura do isolamento (mm)
|
Ecrã de fita de cobre (aproximadamente) (mm)
|
PVC
espessura da cama (mm)
|
Diâmetro do arame blindado (mm)
|
Espessura da bainha (mm)
|
Diâmetro exterior (aproximado) (mm)
|
Peso do cabo de núcleo de cobre (kg/km)
|
Peso do cabo de núcleo de alumínio (kg/km)
|
|
Área da secção transversal (mm2)
|
Estrutura
|
Diâmetro exterior (mm)
|
|
50
|
Compacto redondo
|
8.4
|
8.0
|
0.1
|
1.8
|
3.15
|
3.5
|
77.3
|
9333
|
8390
|
|
70
|
Compacto redondo
|
10.0
|
8.0
|
0.1
|
1.8
|
3.15
|
3.6
|
80.9
|
10396
|
9075
|
|
95
|
Compacto redondo
|
11.7
|
8.0
|
0.1
|
1.9
|
3.15
|
3.7
|
85.0
|
11723
|
9930
|
|
120
|
Compacto redondo
|
13.1
|
8.0
|
0.1
|
2.0
|
3.15
|
3.8
|
88.4
|
12986
|
10720
|
|
150
|
Compacto redondo
|
14.6
|
8.0
|
0.1
|
2.0
|
3.15
|
3.9
|
91.8
|
14220
|
11388
|
|
185
|
Compacto redondo
|
16.3
|
8.0
|
0.1
|
2.1
|
3.15
|
4.0
|
95.9
|
15887
|
12395
|
|
240
|
Compacto redondo
|
18.5
|
8.0
|
0.1
|
2.2
|
3.15
|
4.2
|
101.2
|
18144
|
13613
|
|
300
|
Compacto redondo
|
20.7
|
8.0
|
0.1
|
2.3
|
3.15
|
4.4
|
107.0
|
20761
|
15097
|
|
400
|
Compacto redondo
|
23.8
|
8.0
|
0.1
|
2.4
|
3.15
|
4.6
|
114.3
|
24824
|
17273
|
|
500
|
Compacto redondo
|
26.6
|
8.0
|
0.1
|
2.5
|
3.15
|
4.8
|
122.2
|
29019
|
19580
|
