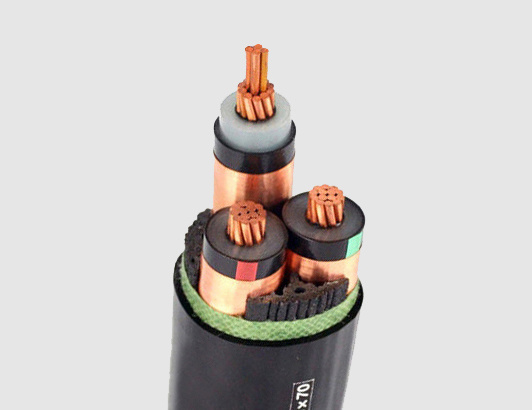

Voltagem média 20kv N2xsy N2xsey Yjv32 Conductor de cobre Cable de energia blindado
Voltagem média 20kv N2xsy N2xsey Yjv32 Conductor de cobre Cable de energia blindado
Voltagem média 20kv N2xsy N2xsey Yjv32 Conductor de cobre Cable de energia blindado
Voltagem média 20kv N2xsy N2xsey Yjv32 Conductor de cobre Cable de energia blindado
Voltagem média 20kv N2xsy N2xsey Yjv32 Conductor de cobre Cable de energia blindado

Voltagem média 20kv N2xsy N2xsey Yjv32 Conductor de cobre Cable de energia blindado

Detalhes do produto

Lugar de origem: China

Marca: Qifan

Certificação: ISO, CCC, CE, RoHS, TUV

Número do modelo: EJV32 EJV22

Termos do pagamento & do transporte

Quantidade de ordem mínima: 100m

Preço: usd3-8/meter

Detalhes da embalagem: embalagem interna: bobina de madeira, bobina de plástico e bobina de papel embalagem externa: caixa

Tempo de entrega: 30-45 dias

Termos de pagamento: D/A, D/P, L/C, T/T, Western Union, MoneyGram

Habilidade da fonte: 50000K metros/mês

Obtenha o melhor preço

Detalhes do produto

Descrição do produto
Destacar:
Número do modelo.:
EJV32 EJV22
Material do núcleo do fio:
Fios de cobre nus
Modelo:
Yjv32 Yjv22 Yjsv
Marca:
Qifan
Amostra gratuita:
- Sim, sim.
Padrão:
VDE Icea do IEC BS
Funcionários:
3048
Engenheiro N.O.:
206
Fábrica n.o.:
3 Instalações com 12 oficinas
Pacote de transporte:
Bateria
Especificações:
25-1600 mm2
Marca comercial:
Qifan
Origem:
China
Código do SH:
8544601200
Habilidade da fonte:
50000 km/mês
Aplicação:
Construção, Overhead, Subterrâneo, Industrial, Central Elétrica
Voltagem:
Cabo médio da tensão
Corrente:
DC e AC
Material de isolamento:
XLPE
Material da bainha:
PVC
Forma do material:
Fios redondos
Amostragens:
US$ 0/Metro 1 Metro(Pedido Mín.) | Solicitar Amostra
Número do modelo.:
EJV32 EJV22
Material do núcleo do fio:
Fios de cobre nus
Modelo:
Yjv32 Yjv22 Yjsv
Marca:
Qifan
Amostra gratuita:
- Sim, sim.
Padrão:
VDE Icea do IEC BS
Funcionários:
3048
Engenheiro N.O.:
206
Fábrica n.o.:
3 Instalações com 12 oficinas
Pacote de transporte:
Bateria
Especificações:
25-1600 mm2
Marca comercial:
Qifan
Origem:
China
Código do SH:
8544601200
Habilidade da fonte:
50000 km/mês
Aplicação:
Construção, Overhead, Subterrâneo, Industrial, Central Elétrica
Voltagem:
Cabo médio da tensão
Corrente:
DC e AC
Material de isolamento:
XLPE
Material da bainha:
PVC
Forma do material:
Fios redondos
Amostragens:
US$ 0/Metro 1 Metro(Pedido Mín.) | Solicitar Amostra
Voltagem média 20kv N2xsy N2xsey Yjv32 Conductor de cobre Cable de energia blindado

Descrição do produto

N2XSEY 11kV 22kV 33kV Voltagem Média Condutor de cobre e alumínio XLPE Cabos de energia blindados isolados

1Padrão de produto
Este produto é fabricado de acordo com a norma GB/T12706.2, equivalente a IEC60502.2Ou BS, DIN, padrão ICEA como pedido do cliente.
2Aplicação
O produto é adequado para utilização em linhas de transmissão e distribuição de energia com tensão de frequência de potência nominal 3,6/6kv~26/35kv.
3Características de funcionamento
- Tensão de potência-frequência nominal U0/U: 3.6/6kv~26/35kv.
- Temperatura de funcionamento máxima admissível do condutor:90oC.
- A temperatura máxima de curto-circuito do condutor não deve exceder 2500 °C (5 s de duração máxima)
- A temperatura ambiente em instalação não deve ser inferior a 00°C.
- O raio de flexão de um cabo de núcleo único não deve ser inferior a 20 vezes o diâmetro do cabo.
O raio de flexão de um cabo multi-núcleo não deve ser inferior a 15 vezes o diâmetro do cabo.

4Tabela da tensão, núcleos e secção transversal
Ponto Categoria A,B 3.6/6 kV 6/10 kV 8.7/15 kV 12/20 kV 18/30 kV 21/35 kV
Categoria A,B 6/6kV 8.7/10 kV 12/15 kV 18/20 kV - 26/35 kV
Núcleo único mm2 25 a 1200 25 a 1200 35 a 1200 50-1200 50-1200 50-1200
Três núcleos mm2 25 a 400 25 a 400 35 a 400 50 a 400 50 a 400 50 a 400
O cabo com tensão nominal de categoria A é utilizado em situações que exigem uma duração de falha de aterragem não superior a 1 minuto.o tempo de duração da falha de aterragem normalmente não excede 1 hora;O tempo máximo de duração não deve exceder 8 horas, o tempo anual de duração da falha no solo não deve exceder 125 horas, a categoria C inclui todos os sistemas previstos nas categorias A e B.

5Tipo e nome
Tipo Designação Aplicações
YJV Condutor de cobre, isolado por XLPE, cabo de alimentação revestido de PVC Para instalação em interiores, em túneis ou em trincheiras de cabos, incapazes de suportar forças mecânicas externas. Não é permitido instalar cabos de núcleo único em condutos magnéticos.
YJLV Condutor de alumínio, isolado por XLPE, cabo de alimentação revestido por PVC
JJY Condutor de cobre, isolado por XLPE, cabo de alimentação revestido por PE
- Não, não. Condutor de alumínio, isolado por XLPE, cabo de alimentação revestido por PE
YJV22 Condutor de cobre, isolamento por XLPE, fita blindada de aço, cabo de alimentação revestido de PVC Para colocação em ambientes fechados, em túneis, em trincheiras de cabos ou directamente no solo, susceptíveis de suportar forças mecânicas externas. Não é permitido colocar um único cabo de núcleo num conduto magnético.
YJLV22 Condutor de alumínio, isolante XLPE, fita blindada de aço, cabo de alimentação revestido de PVC
YJV23 Condutor de cobre, isolante XLPE, fita blindada de aço, cabo de alimentação revestido de PE
YJLV23 Condutor de alumínio, isolamento por XLPE, fita de aço blindada, cabo de alimentação revestido por PE
YJV32 Condutor de cobre, isolamento por XLPE, fio de aço blindado, cabo de alimentação revestido de PVC Para instalação em ambientes fechados, em túneis de cabos, em poços ou directamente no solo, com capacidade para suportar forças mecânicas externas e uma certa força de tração.
YJLV32 Condutor de alumínio, isolado por XLPE, com arame blindado, cabo de alimentação revestido de PVC
YJV33 Condutor de cobre, isolamento por XLPE, armazém de arame de aço, cabo de alimentação revestido por PE
YJLV33 Condutor de alumínio, isolado por XLPE, armar com arame de aço, cabo de alimentação revestido por PE

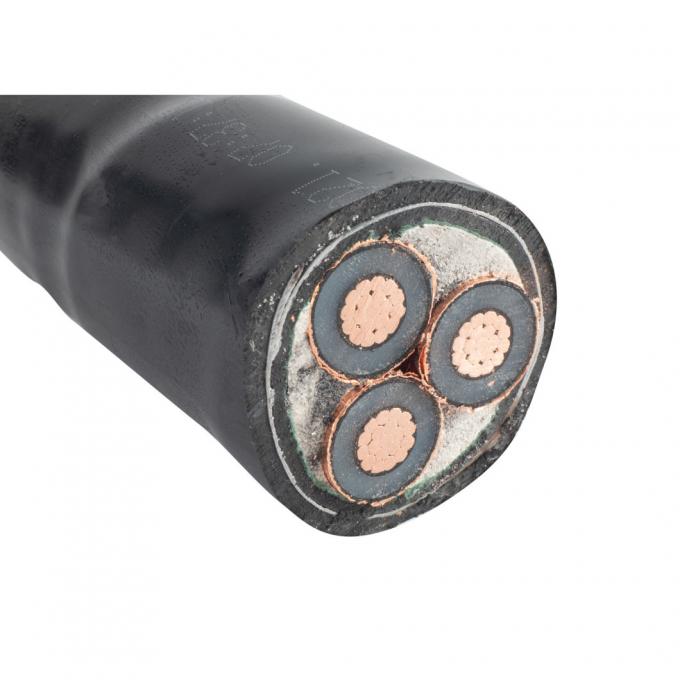

 Cabos blindados de 3 núcleos com isolamento XLPE. Voltagem nominal 6/10 KV 6.35/11KV

Dados de cabo

Condutor



Espessura do isolamento (mm)



Ecrã de fita de cobre (aproximadamente) (mm)



PVC

espessura da cama (mm)



Diâmetro exterior de arame blindado (mm)



Espessura da bainha (mm)



Diâmetro exterior (aproximado) (mm)



Peso do cabo de núcleo de cobre (kg/km)



Peso do cabo de núcleo de alumínio (kg/km)

Área da secção transversal (mm2)



Estrutura

Diâmetro exterior (mm)

25

Compacto redondo

6.0

3.4

0.1

1.3

2.5

2.5

48.0

4175

3703

35

Compacto redondo

7.2

3.4

0.1

1.3

2.5

2.6

50.8

4733

4072

50

Compacto redondo

8.4

3.4

0.1

1.4

2.5

2.7

53.8

5491

4547

70

Compacto redondo

10.0

3.4

0.1

1.5

2.5

2.8

57.6

6446

5124

95

Compacto redondo

11.7

3.4

0.1

1.5

2.5

2.9

61.5

7530

5737

120

Compacto redondo

13.1

3.4

0.1

1.6

2.5

3.0

64.9

8628

6363

150

Compacto redondo

14.6

3.4

0.1

1.6

2.5

3.1

68.3

9794

6963

185

Compacto redondo

16.3

3.4

0.1

1.7

2.5

3.3

72.6

11326

7834

240

Compacto redondo

18.5

3.4

0.1

1.8

3.15

3.5

79.2

14268

9737

300

Compacto redondo

20.7

3.4

0.1

1.9

3.15

3.6

84.8

16641

10978

400

Compacto redondo

23.8

3.4

0.1

2.0

3.15

3.9

92.3

20362

12811

500

Compacto redondo

26.6

3.4

0.1

2.1

3.15

4.1

99.3

24203

14764

Medium Voltage 11kv 20kv N2xsy N2xsey Yjv32 Copper Conductor Armoured Power CableMedium Voltage 11kv 20kv N2xsy N2xsey Yjv32 Copper Conductor Armoured Power Cable


A Fang Yu (Shanghai) Automation Technology Co., Ltd. é um fornecedor profissional de produtos e serviços globais de infraestrutura de cabos de edifícios inteligentes.e uma empresa confiável dedicada ao desenvolvimento de energia global.

Fang Yu (Shanghai) Automation Technology Co., Ltd. Estes incluem mais de 30 séries de produtos, tais como cabos de energia isolados de plástico para aplicações terrestres e submarinas que vão de 500 kV até 0.5 kV, fios e cabos isolados de borracha de 35 kV a 1 kV, cabos isolados aéreos, cabos aéreos, cabos de minas, cabos resistentes ao fogo, cabos de alta temperatura,Cabos extremamente resistentes ao frio, cabos para equipamentos de engenharia offshore, cabos de controlo, cabos de computador, cabos fotovoltaicos, cabos para veículos de novas energias, fios de construção e fios de rede.000 tipos e mais de 50,000 especificações.
