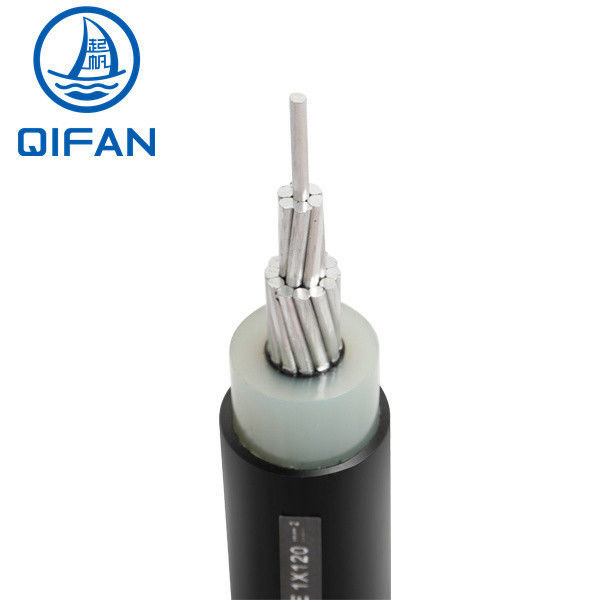

15kv Aéreo coberto 3 camadas cabo espaçador cabo fio de árvore
O material do condutor pode ser AAC AAAC ACSR etc.

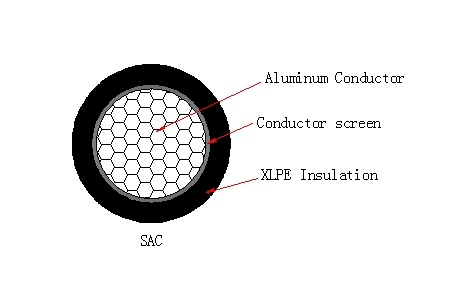

O cabo revestido com XLPE é constituído por um condutor redondo compacto, composto por fios de alumínio, bloqueados ou não, com
de cor preta ou cinzenta, revestida de polietileno cruzado (XLPE).
O cabo de alumínio revestido XLPE- 25A classe de tensão kV é constituída por um condutor redondo compacto, composto por alumínio
Fios de minério, bloqueados ou não, e revestidos com um polietileno (XLPE) cruzado, de cor preta ou cinza, com uma camada especial
Características de resistência ao rastreamento eléctrico e aos raios UV.
Como o XLPE é um material de termoses, permite uma operação contínua até 90 °C, o que implica uma capacidade superior em comparação com o
a matéria termoplástica.
A principal aplicação dos cabos de alumínio revestidos é na Compatível, distribuição de energia primária, média tensão
Estes cabos são instalados em redes localizadas em zonas urbanas e florestais. A Comissão considera que as empresas de telecomunicações são uma excelente opção técnica e económica para as empresas de telecomunicações.
- Não. A Comissão considera que a utilização de produtos de baixo custo é uma das principais vantagens do mercado europeu. custo de fabrico e facilidade de instalação.
| Secção transversal |
Número de fios |
Dia do condutor. |
Diâmetro global |
Carga mínima de ruptura |
Peso aproximado |
Max. Resistência de CC em 20°C |
Ampacidade 90°C |
| [mm2] |
|
[mm] |
[mm] |
[kgf] |
[kg/km] |
[Ohm/km] |
[A] |
| 35 |
7 |
7.1 |
15.7 |
464 |
235 |
0.868 |
186 |
| 50 |
7 |
8.2 |
16.8 |
663 |
305 |
0.641 |
224 |
| 70 |
19 |
9.7 |
18.3 |
928 |
370 |
0.443 |
280 |
| 95 |
19 |
11.5 |
20.1 |
1259 |
460 |
0.32 |
343 |
| 120 |
19 |
12.9 |
21.5 |
1591 |
560 |
0.253 |
397 |
| 150 |
19 |
14.2 |
22.8 |
1988 |
650 |
0.206 |
450 |
| 185 |
37 |
16.2 |
24.8 |
2452 |
770 |
0.164 |
519 |
| 240 |
37 |
18.4 |
27 |
3182 |
960 |
0.125 |
617 |
| 300 |
37 |
20.7 |
29.3 |
3977 |
1155 |
0.1 |
712 |
Especificação técnica:
| Cabo de espaçamento aéreo 20 kv |
| Transversal |
Construção de condutores |
Diretor Dia. |
Espessura |
Aproximadamente. |
Resistência elétrica |
Calc. Força de quebra |
Capacidade de fluxo de ar a 20oC |
Peso aproximado do condutor |
| Semicondutor |
Isolamento |
Capa |
| - Não.2 |
Nxmm |
mm |
mm |
mm |
mm |
mm |
Ω/km |
N |
A |
Kg/km |
| 70 |
Doze por dois.77 |
10 |
0.4 |
3.2 |
3.2 |
23.5 |
0.443 |
10.420 |
229 |
509 |
| 120 |
15x3.30 |
13.2 |
0.4 |
3.2 |
3.2 |
26.7 |
0.253 |
18.518 |
321 |
729 |
| 150 |
15x3.66 |
14.8 |
0.4 |
3.2 |
3.2 |
28.4 |
0.206 |
22.457 |
371 |
826 |
| 185 |
Trinta vezes dois.88 |
16.2 |
0.4 |
3.2 |
3.2 |
29.7 |
0.164 |
28.974 |
429 |
959 |
| Cable de espaçamento aéreo 33 kv |
| 70 |
Doze por dois.77 |
10 |
0.4 |
4.5 |
3.2 |
26.0 |
0.443 |
10.420 |
227 |
630 |
| 120 |
15x3.30 |
13.2 |
0.4 |
4.5 |
3.2 |
29.3 |
0.253 |
18.518 |
318 |
850 |
| 150 |
15x3.66 |
14.8 |
0.4 |
4.5 |
3.2 |
30.8 |
0.206 |
22.457 |
367 |
960 |
| 185 |
Trinta vezes dois.88 |
16.2 |
0.4 |
4.5 |
3.2 |
32.2 |
0.164 |
28.974 |
425 |
1100 |
------ Nossa característica --------
- Equipamento importado com equipa técnica experiente
A empresa tem três fábricas e 3048 empregados, dos quais 206 são engenheiros.Troster Alemanha e Maillefer Finlândia Linhas VCV de 500 KV, máquina de filamento da Pourtier França, SKET Alemanha, Caballe Espanha, linha de produção de 220KV e 35KV mais SIKORA X - RAY 8000 unidade de medição de excentricidade on-line da Alemanha
- Sistema de certificação completo
A Qifan Cable obteve ISO 9001, ISO 14001, OHSAS 18001. A fábrica passou TUV, VDE, UL, CE, SAA, BS etc.
- Sistema de produção perfeito

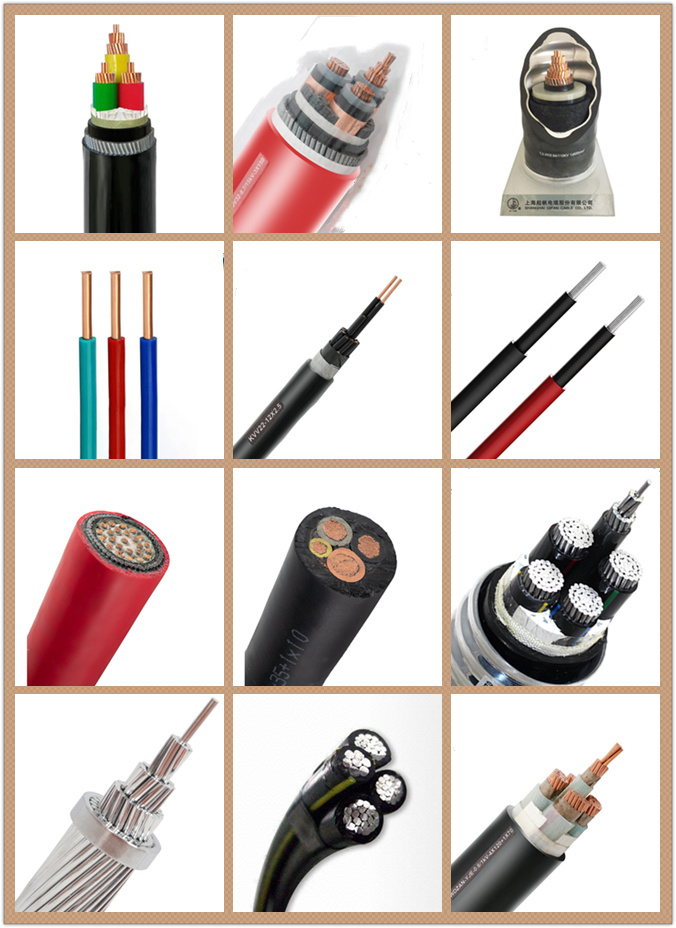

Os produtos da Qifan Cable abrangem os cabos de alimentação LV, MV, HV&EHV, ABC, ACSR/AAC/AAAC/ACAR/OPGW, cabos submarinos, cabos de controlo, cabos de instrumentação, fios de construção,cabo de borracha flexível, cabos ignífugos, cabos renováveis, cabos solares, cabos industriais, cabos LAN, cabos coaxial, etc.
