600/1000V CU/XLPE/PVC/SWA/PVC Cabos subterrâneos XLPE de aço Armadados SWA Cabos de energia BS 5467
CU/XLPE/PVC/SWA/PVC
Seleção do cabo
É essencial que o tipo de cabo encomendado seja adequado para a sua utilização prevista.regulamentação local relevante e desempenho dos tipos de cabo adequadosPor conseguinte, é impossível fornecer um guia definitivo para a selecção de cabos e aconselhamos-lhe que nos contacte para obter o nosso aconselhamento especializado sobre os projetos adequados para satisfazer as suas necessidades específicas de cabos.
Estrutura do cabo
Condutores
Os condutores devem ser de cobre ou de alumínio, circulares ((não compactados ou compactados) ou em forma, classe 1 ou classe 2 de acordo com a norma IEC 60228, BS EN 60228.Classe 1 de acordo com a IEC 60228, BS EN 60228 também podem ser fornecidos mediante pedido.
Isolamento
O material e a espessura do XLPE devem corresponder à norma IEC 60502-1 ou BS 5467 e ser concebidos para uma operação contínua a 90 °C.
O material e a espessura do PVC devem ser conformes à norma IEC 60502-1 ou à norma BS 6346.
O isolamento de PVC conforme à norma SASO 1694, destinado a uma operação contínua a 85 °C, também está disponível mediante pedido.
Reunião
Dois, Três, Quatro ou Cinco condutores isolados são colocados juntamente com enchimentos não higroscópicos compatíveis com o material isolante.
Capa interna
O conjunto é revestido com uma camada de PVC extrudida. No caso de cabos não blindados, esta camada pode ser omitida se a forma externa do cabo permanecer praticamente circular.
Armadura
Cabos de aço galvanizados aplicados helicoidalmente sobre a cama de acordo com a norma IEC 60502-1 ou com a norma BS 5467, BS 6346. (Os cabos de núcleo único devem ser blindados com arame de alumínio)
As fitas de aço duplo aplicadas helicoidalmente sobre a cobertura de cabos multi-núcleo, de acordo com a norma IEC 60502-1.
Capa exterior
O revestimento exterior será extrudido de PVC/ST2 conforme IEC 60502-1, Tipo 9 conforme BS 7655.PVC resistente ao óleoSão disponíveis, mediante pedido, outros materiais especiais de revestimento, tais como LLDPE, MDPE, HDPE, LSF, CPE, etc.
Desempenho contra chamas das bainhas de cabo
Os cabos podem ser fornecidos com revestimento externo especial de PVC retardador de chama para cumprir os requisitos de ensaio de chama da IEC 60332-3-22, IEC 60332-3-23 e IEC 60332-3-24,Pode também fornecer cabos com material livre de halogênio de baixa fumaça (LSHF) de acordo com a IEC 60502-1, BS 7211, BS 6724 ou outras normas equivalentes.
Padrão:
IEC,BS,VDE,AS/NZS,ICEA,JIS,etc.,projeto e fabrico de cabos de alimentação especiais de acordo com as outras normas exigidas pelo cliente
Tipo e nome:
| Tipo |
Designação |
Aplicações |
| VV |
Condutor de cobre, isolado em PVC, cabo de alimentação revestido em PVC |
Para instalação em ambientes fechados, em túneis ou em trincheiras de cabos, não susceptíveis de suportar forças mecânicas externas
Não é permitido colocar um cabo de núcleo único num conduto magnético. |
| VLV |
Condutor de alumínio, isolado em PVC, cabo de alimentação revestido em PVC |
| VY |
Condutor de cobre, isolado em PVC, cabo de alimentação revestido em PE |
| VLY |
Condutor de alumínio, isolado em PVC, cabo de alimentação revestido em PE |
| VV22 |
Condutor de cobre, isolado em PVC, com fita blindada de aço, cabo de alimentação revestido em PVC |
Para colocação em ambientes fechados, em um túnel em uma trincheira de cabos, ou diretamente no solo,
Capaz de suportar forças mecânicas externas.
O cabo de núcleo único não pode ser colocado no conduto magnético. |
| VLV22 |
Condutor de alumínio, isolado em PVC, com fita blindada de aço, cabo de alimentação revestido em PVC |
| VV23 |
Condutor de cobre, isolado em PVC, com fita blindada de aço, cabo de alimentação revestido em PE |
| VLV23 |
Condutor de alumínio, isolado em PVC, com fita blindada de aço, cabo de alimentação revestido em PE |
| VV32 |
Condutor de cobre, isolado em PVC, blindado com arame de aço, cabo de alimentação revestido em PVC |
Para instalação em ambientes fechados, em trincheiras de cabos de túnel, bem ou directamente no solo, com capacidade para suportar
Forças mecânicas externas e certa força de tração. |
| VLV32 |
Condutor de alumínio, isolado em PVC, blindado com arame de aço, cabo de alimentação revestido em PVC |
| VV33 |
Condutor de cobre, isolado em PVC, blindado com arame de aço, cabo de alimentação revestido em PE |
| VLV33 |
Condutor de alumínio, isolado em PVC, blindado com arame de aço, cabo de alimentação revestido em PE |
Tipo e nome:
| Tipo |
Designação |
Aplicações |
| YJV |
Condutor de cobre, isolado por XLPE, cabo de alimentação revestido por PVC |
Para instalação em ambientes fechados, em túneis ou em trincheiras de cabos, não susceptíveis de suportar forças mecânicas externas
Não é permitido colocar um cabo de núcleo único num conduto magnético. |
| YJLV |
Condutor de alumínio, isolado por XLPE, cabo de alimentação revestido de PVC |
| JJY |
Condutor de cobre, com isolamento por XLPE, cabo de alimentação revestido por PE |
| JJJLY |
Condutor de alumínio, com isolamento por XLPE, cabo de alimentação revestido por PE |
| YJV22 |
Condutor de cobre, isolamento por XLPE, fita de aço blindada, cabo de alimentação revestido de PVC |
Para colocação em ambientes fechados, em um túnel em uma trincheira de cabos, ou diretamente no solo,
Capaz de suportar forças mecânicas externas.
O cabo de núcleo único não pode ser colocado no conduto magnético. |
| YJLV22 |
Condutor de alumínio, isolado por XLPE, com fita blindada de aço, cabo de alimentação revestido de PVC |
| YJV23 |
Condutor de cobre, isolado por XLPE, com fita blindada de aço, cabo de alimentação revestido por PE |
| YJLV23 |
Condutor de alumínio, isolado por XLPE, com fita blindada de aço, cabo de alimentação revestido por PE |
| YJV32 |
Condutor de cobre, isolado por XLPE, blindado com arame de aço, cabo de alimentação revestido de PVC |
Para instalação em ambientes fechados, em trincheiras de cabos de túnel, bem ou directamente no solo, com capacidade para suportar
Forças mecânicas externas e certa força de tração. |
| YJLV32 |
Condutor de alumínio, isolado por XLPE, blindado com arame de aço, cabo de alimentação revestido de PVC |
| YJV33 |
Condutor de cobre, isolado por XLPE, blindado por arame de aço, cabo de alimentação revestido por PE |
| YJLV33 |
Condutor de alumínio, isolado por XLPE, blindado com arame de aço, cabo de alimentação revestido por PE |
Folha de dados técnica de cabos
| Número x mm2 |
Fase |
Neutro/Terra |
Capa interna |
Armaduras |
Capa exterior |
Peso do cabo |
| Diâmetro do condutor, mm |
Espessura do XLPE mm |
Diâmetro do condutor, mm |
Espessura do XLPE mm |
Espessura mm |
Diâmetro do fio
mm |
Espessura da bainha mm |
Diâmetro total em mm |
YJV32 ((CU)
kg/km |
YJLV32(AL)
kg/km |
| Quatro vezes um.5 |
1.38 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
14.3 |
391.3 |
353.7 |
| Quatro vezes dois.5 |
1.78 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
15.3 |
459.7 |
397.2 |
| 4*4 |
2.25 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
16.4 |
551.7 |
451.8 |
| 4*6 |
2.76 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
18.6 |
800.7 |
650.4 |
| 4*10 |
4 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
21.6 |
1089.3 |
837.6 |
| 4*16 |
5.1 |
0.7 |
- |
- |
1 |
1.6 |
1.8 |
24.9 |
1543 |
1151.1 |
| 4*25 |
6.3 |
0.9 |
- |
- |
1 |
1.6 |
1.8 |
28.8 |
2094.7 |
1481.8 |
| 4*35 |
6.2 |
0.9 |
- |
- |
1 |
1.6 |
1.9 |
27 |
2386 |
1531.9 |
| 4*50 |
7.6 |
1 |
- |
- |
1 |
1.6 |
2 |
30.7 |
3014.1 |
1858.5 |
| 4*70 |
8.8 |
1.1 |
- |
- |
1.2 |
2 |
2.2 |
35.4 |
4298.9 |
2603.3 |
| 4*95 |
10.5 |
1.1 |
- |
- |
1.2 |
2 |
2.3 |
39.3 |
5480.4 |
3149.3 |
| 4*120 |
11.2 |
1.2 |
- |
- |
1.4 |
2.5 |
2.5 |
43.1 |
6972.2 |
4033.1 |
| 4*150 |
13 |
1.4 |
- |
- |
1.4 |
2.5 |
2.6 |
48.2 |
8452.2 |
4784.6 |
| 4*185 |
14.5 |
1.6 |
- |
- |
1.6 |
2.5 |
2.8 |
53.1 |
10276.8 |
5704.9 |
| 4*240 |
16.2 |
1.7 |
- |
- |
1.6 |
2.5 |
3 |
57.7 |
12650.1 |
6721.6 |
| 4*300 |
19 |
1.8 |
- |
- |
1.6 |
2.5 |
3.2 |
64.7 |
15397.1 |
7986.5 |
| 5 vezes 1.5 |
1.38 |
0.7 |
1.38 |
0.7 |
1 |
0.8 |
1.8 |
15.1 |
431 |
384 |
| 5 vezes 2.5 |
1.78 |
0.7 |
1.78 |
0.7 |
1 |
0.8 |
1.8 |
16.2 |
518.9 |
440.7 |
| 5*4 |
2.25 |
0.7 |
2.25 |
0.7 |
1 |
1.25 |
1.8 |
18.4 |
762.6 |
637.7 |
| 5*6 |
2.76 |
0.7 |
2.76 |
0.7 |
1 |
1.25 |
1.8 |
19.7 |
909.8 |
722 |
| 5*10 |
4 |
0.7 |
4 |
0.7 |
1 |
1.25 |
1.8 |
23.1 |
1245.8 |
931.2 |
| 5*16 |
5.1 |
0.7 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
26.8 |
1797.5 |
1307.6 |
| 5*25 |
6.3 |
0.9 |
6.3 |
0.9 |
1 |
1.6 |
1.8 |
31.1 |
2444.2 |
1678 |
| 5*35 |
7 |
0.9 |
7 |
0.9 |
1 |
1.6 |
1.9 |
33.2 |
2988.7 |
1921.1 |
| 5*50 |
8.2 |
1 |
8.2 |
1 |
1.2 |
2 |
2.1 |
38.5 |
4106.2 |
2661.7 |
| 5*70 |
5.1 |
1.1 |
10 |
1.1 |
1.2 |
2 |
2.3 |
38.2 |
5129 |
3009.5 |
| 5*95 |
6.2 |
1.1 |
11.6 |
1.1 |
1.4 |
2.5 |
2.4 |
43.6 |
6956.4 |
4042.5 |
| 5*120 |
6.6 |
1.2 |
13 |
1.2 |
1.4 |
2.5 |
2.6 |
46.8 |
8317.7 |
4643.9 |
| 5*150 |
7.6 |
1.4 |
14.6 |
1.4 |
1.6 |
2.5 |
2.8 |
52.4 |
10163.5 |
5579 |
| 5*185 |
8.5 |
1.6 |
16.2 |
1.6 |
1.6 |
2.5 |
3 |
57.4 |
12320.8 |
6605.8 |
| 5*240 |
9.6 |
1.7 |
18.4 |
1.7 |
1.6 |
2.5 |
3.2 |
62.8 |
15266.7 |
7856.1 |
| 5*300 |
10.8 |
1.8 |
20.6 |
1.8 |
1.8 |
3.15 |
3.4 |
70.1 |
19366.5 |
10103.3 |
| 3 vezes 2,5 + 1 vezes 1.5 |
1.78 |
0.7 |
1.38 |
0.7 |
1 |
0.8 |
1.8 |
15.1 |
442.9 |
386.6 |
| 3 vezes 4 + 1 vezes 2.5 |
2.25 |
0.7 |
1.78 |
0.7 |
1 |
0.8 |
1.8 |
16.1 |
527.8 |
437.3 |
| 3*6+1*4 |
2.76 |
0.7 |
2.25 |
0.7 |
1 |
1.25 |
1.8 |
18.3 |
776.2 |
638.6 |
| 3*10+1*6 |
4 |
0.7 |
2.76 |
0.7 |
1 |
1.25 |
1.8 |
20.8 |
1014 |
787.7 |
| 3*16+1*10 |
5.1 |
0.7 |
4 |
0.7 |
1 |
1.25 |
1.8 |
23.6 |
1322.2 |
965.4 |
| 3*25+1*16 |
6.3 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
27.8 |
1953.6 |
1395.9 |
| 3*35+1*16 |
6.7 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
28.8 |
2295.1 |
1556.6 |
| 3*50+1*25 |
7.4 |
1 |
6.3 |
0.9 |
1 |
1.6 |
1.9 |
31.1 |
2847.6 |
1827.7 |
| 3*70+1*35 |
8.7 |
1.1 |
7 |
0.9 |
1.2 |
2 |
2.1 |
36.2 |
4015.5 |
2530.3 |
| 3*95+1*50 |
10.5 |
1.1 |
8.2 |
1 |
1.2 |
2 |
2.2 |
40.5 |
5076.7 |
3039.4 |
| 3*120+1*70 |
11.6 |
1.2 |
10 |
1.1 |
1.2 |
2 |
2.4 |
43.9 |
6227.1 |
3598.8 |
| 3*150+1*70 |
13 |
1.4 |
10 |
1.1 |
1.4 |
2.5 |
2.5 |
49.7 |
7816.5 |
4641.9 |
| 3*185+1*95 |
14.5 |
1.6 |
11.6 |
1.1 |
1.4 |
2.5 |
2.7 |
54.5 |
9503.8 |
5492.1 |
| 3*240+1*120 |
16.5 |
1.7 |
13 |
1.2 |
1.6 |
2.5 |
2.9 |
60.4 |
11746.4 |
6565.3 |
| 3*300+1*150 |
18.8 |
1.8 |
14.6 |
1.4 |
1.6 |
2.5 |
3 |
66.3 |
14126 |
7651.2 |
| 3 vezes 2,5 + 2 vezes 1.5 |
1.78 |
0.7 |
1.38 |
0.7 |
1 |
0.8 |
1.8 |
15.8 |
484.5 |
418.8 |
| 3 vezes 4 + 2 vezes 2.5 |
2.25 |
0.7 |
1.78 |
0.7 |
1 |
1.25 |
1.8 |
17.8 |
702.1 |
596 |
| 3*6+2*4 |
2.76 |
0.7 |
2.25 |
0.7 |
1 |
1.25 |
1.8 |
19.2 |
853.3 |
690.7 |
| 3*10+2*6 |
4 |
0.7 |
2.76 |
0.7 |
1 |
1.25 |
1.8 |
21.7 |
1110 |
846.1 |
| 3*16+2*10 |
5.1 |
0.7 |
4 |
0.7 |
1 |
1.6 |
1.8 |
25.6 |
1635.8 |
1216.1 |
| 3*25+2*16 |
6.3 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
29.3 |
2182.1 |
1526.4 |
| 3*35+2*16 |
6.5 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
29.1 |
2453.2 |
1616.7 |
| 3*50+2*25 |
7.4 |
1 |
6.3 |
0.9 |
1 |
1.6 |
2 |
32.2 |
3125.6 |
1952.5 |
| 3*70+2*35 |
9 |
1.1 |
7 |
0.9 |
1.2 |
2 |
2.1 |
37.9 |
4482.4 |
2783.7 |
| 3*95+2*50 |
10.7 |
1.1 |
8.2 |
1 |
1.2 |
2 |
2.3 |
42.4 |
5679.2 |
3353.1 |
| 3*120+2*70 |
12 |
1.2 |
10 |
1.1 |
1.4 |
2.5 |
2.5 |
47.8 |
7499.7 |
4447.5 |
| 3*150+2*70 |
13.4 |
1.4 |
10 |
1.1 |
1.4 |
2.5 |
2.6 |
52.3 |
8649.7 |
5051.2 |
| 3*185+2*95 |
15 |
1.6 |
11.6 |
1.1 |
1.6 |
2.5 |
2.8 |
57.9 |
10681.1 |
6086.6 |
| 3*240+2*120 |
17 |
1.7 |
13 |
1.2 |
1.6 |
2.5 |
3 |
63.6 |
13074.7 |
7158.8 |
| 3*300+2*150 |
19.2 |
1.8 |
14.6 |
1.4 |
1.6 |
2.5 |
3.2 |
69.7 |
15769.3 |
8377.6 |
Nota:
Fios de aço galvanizados aplicados helicoidalmente sobre a cama de acordo com a norma IEC 60502-1 ou com a norma BS 5467, BS 6346.
Os cabos de núcleo único devem ser blindados com arame de alumínio)
Fang Yu (Shanghai) Automation Technology Co., Ltd. Os nossos produtos são amplamente utilizados na conservação da água, eletricidade, decoração do lar, transporte ferroviário, engenharia de construção, aeroespacial, nova energia,Comunicação, equipamentos inteligentes, engenharia offshore e mineração e outros campos.
Fang Yu (Shanghai) Automation Technology Co., Ltd. também são exportados para mais de 50 países e regiões, como Austrália, Alemanha, Estados Unidos, Filipinas, Mongólia, Cingapura, Iêmen,e Emirados Árabes UnidosEm 2021, a Qifan Cable foi classificada entre as 20 empresas mais competitivas da indústria de fios e cabos da China e as 100 principais empresas de Xangai.
Perguntas frequentes
- - - - - - - - - - - - -
1Quem somos nós?
A Fang Yu (Shanghai) Automation Technology Co., Ltd, está sediada em Xangai, China, iniciada em 2006, é uma empresa profissional especializada na venda de cabos de alimentação e produtos relacionados.Agimos como o centro de marketing no exterior da Qifan Cable..
2Como podemos garantir a qualidade?
Sempre uma amostra de pré-produção antes da produção em massa; sempre inspecção final antes da expedição;
3O que pode comprar de nós?

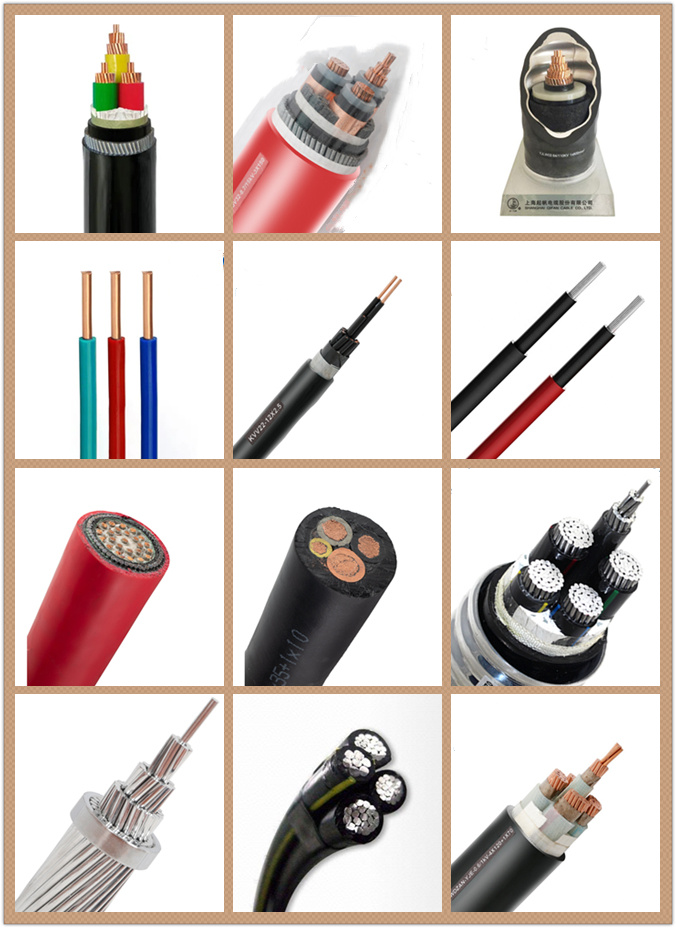

Cabos de alimentação, produtos certificados UL,cabelas resistentes ao fogo,cabelas submarinas,cabelas ABC,cabelas de construção,cabelas solares,cabelas de borracha,cabelas de controlo eléctrico,cabelas de comunicações digitais,cabelas com isolamento mineral,Cabos e fios especiais, Cabos isolados, Cabos resistentes a altas temperaturas,
Cabos solares,cabos de alimentação isolados XLPE,cabos de computador,cabos de alumínio,cabos e fios isolados de PVC,cabos de comunicação digital,etc.
4Por que você deve comprar de nós e não de outros fornecedores?
Durante muitos anos, temos nos concentrado na pesquisa e desenvolvimento de produtos de fios e cabos.Todos os nossos produtos são produzidos diretamente da fábricaAceitamos OEM e ODM!
5Que serviços podemos prestar?
Termos de entrega aceites: FOB, CFR, CIF, EXW, FAS, CIP, FCA, CPT, DEQ, DDP, DDU,
6Posso obter amostras?
Temos a honra de lhe fornecer amostras, as amostras são fornecidas gratuitamente, mas precisa pagar pelo transporte expresso. Se você tiver uma conta de correio, pode enviar um correio para coletar amostras.
7- Qual é o seu modo de embalagem?
Temos o pacote de exportação padrão. Para mais detalhes sobre o pacote personalizado, entre em contato conosco.
Por favor verifique seu email!
