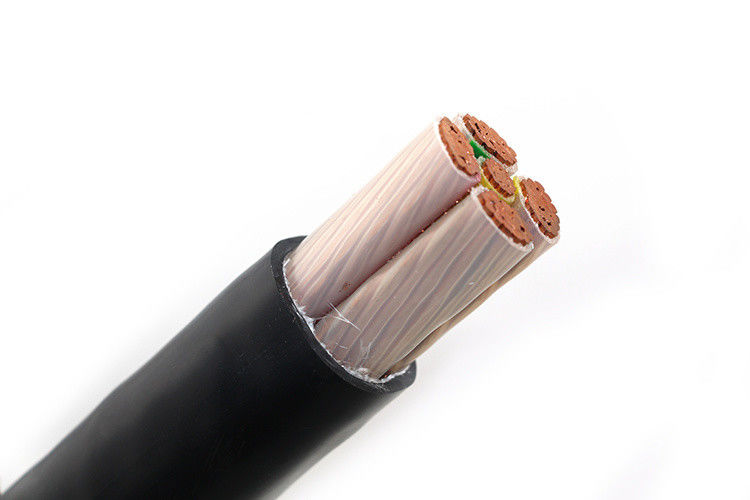

600/1000V CU/XLPE/PVC/SWA/PVC Cabos subterrâneos XLPE de aço Armadados SWA Cabos de energia BS 5467
CU/XLPE/PVC/SWA/PVC
Seleção do cabo
É essencial que o tipo de cabo encomendado seja adequado para a sua utilização prevista.regulamentação local relevante e desempenho dos tipos de cabo adequadosPor conseguinte, é impossível fornecer um guia definitivo para a selecção de cabos e aconselhamos-lhe que nos contacte para obter o nosso aconselhamento especializado sobre os projetos adequados para satisfazer as suas necessidades específicas de cabos.

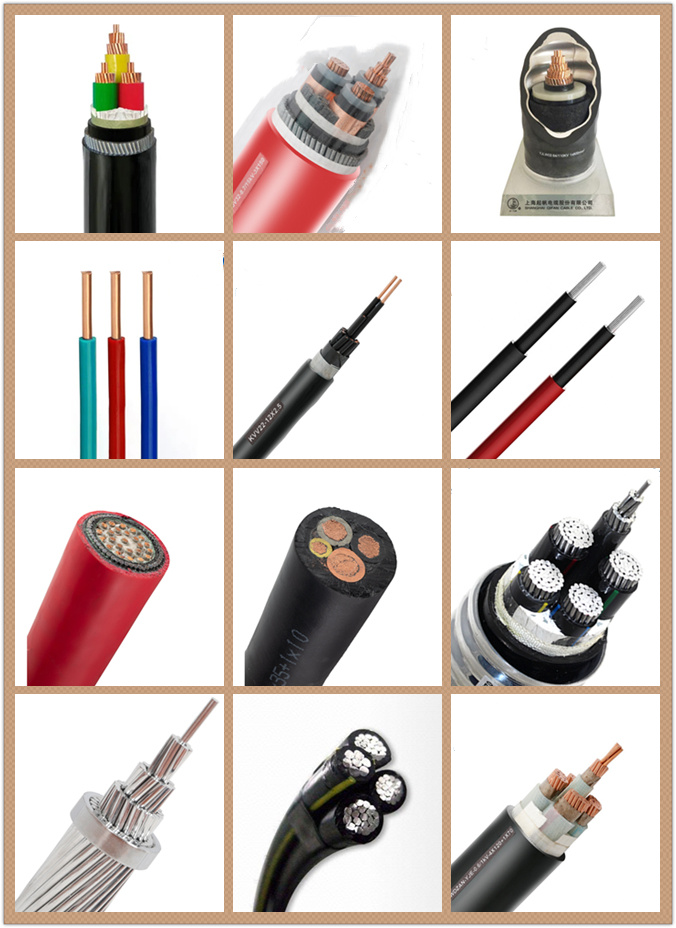

Estrutura do cabo
Condutores
Os condutores devem ser de cobre ou de alumínio, circulares ((não compactados ou compactados) ou em forma, classe 1 ou classe 2 de acordo com a norma IEC 60228, BS EN 60228.Classe 1 de acordo com a IEC 60228, BS EN 60228 também podem ser fornecidos mediante pedido.
Isolamento
O material e a espessura do XLPE devem corresponder à norma IEC 60502-1 ou BS 5467 e ser concebidos para uma operação contínua a 90 °C.
O material e a espessura do PVC devem ser conformes à norma IEC 60502-1 ou à norma BS 6346.
O isolamento de PVC conforme à norma SASO 1694, destinado a uma operação contínua a 85 °C, também está disponível mediante pedido.
Reunião
Dois, Três, Quatro ou Cinco condutores isolados são colocados juntamente com enchimentos não higroscópicos compatíveis com o material isolante.
Capa interna
O conjunto é revestido com uma camada de PVC extrudida. No caso de cabos não blindados, esta camada pode ser omitida se a forma externa do cabo permanecer praticamente circular.
Armadura
Cabos de aço galvanizados aplicados helicoidalmente sobre a cama de acordo com a norma IEC 60502-1 ou com a norma BS 5467, BS 6346. (Os cabos de núcleo único devem ser blindados com arame de alumínio)
As fitas de aço duplo aplicadas helicoidalmente sobre a cobertura de cabos multi-núcleo, de acordo com a norma IEC 60502-1.
Capa exterior
O revestimento exterior será extrudido de PVC/ST2 conforme IEC 60502-1, Tipo 9 conforme BS 7655.PVC resistente ao óleoSão disponíveis, mediante pedido, outros materiais especiais de revestimento, tais como LLDPE, MDPE, HDPE, LSF, CPE, etc.
Desempenho contra chamas das bainhas de cabo
Os cabos podem ser fornecidos com revestimento externo especial de PVC retardador de chama para cumprir os requisitos de ensaio de chama da IEC 60332-3-22, IEC 60332-3-23 e IEC 60332-3-24,Pode também fornecer cabos com material livre de halogênio de baixa fumaça (LSHF) de acordo com a IEC 60502-1, BS 7211, BS 6724 ou outras normas equivalentes.
Padrão:
IEC,BS,VDE,AS/NZS,ICEA,JIS,etc.,projeto e fabrico de cabos de alimentação especiais de acordo com as outras normas exigidas pelo cliente
Tipo e nome:
| Tipo |
Designação |
Aplicações |
| VV |
Condutor de cobre, isolado em PVC, cabo de alimentação revestido em PVC |
Para instalação em ambientes fechados, em túneis ou em trincheiras de cabos, não susceptíveis de suportar forças mecânicas externas
Não é permitido colocar um cabo de núcleo único num conduto magnético. |
| VLV |
Condutor de alumínio, isolado em PVC, cabo de alimentação revestido em PVC |
| VY |
Condutor de cobre, isolado em PVC, cabo de alimentação revestido em PE |
| VLY |
Condutor de alumínio, isolado em PVC, cabo de alimentação revestido em PE |
| VV22 |
Condutor de cobre, isolado em PVC, com fita blindada de aço, cabo de alimentação revestido em PVC |
Para colocação em ambientes fechados, em um túnel em uma trincheira de cabos, ou diretamente no solo,
Capaz de suportar forças mecânicas externas.
O cabo de núcleo único não pode ser colocado no conduto magnético. |
| VLV22 |
Condutor de alumínio, isolado em PVC, com fita blindada de aço, cabo de alimentação revestido em PVC |
| VV23 |
Condutor de cobre, isolado em PVC, com fita blindada de aço, cabo de alimentação revestido em PE |
| VLV23 |
Condutor de alumínio, isolado em PVC, com fita blindada de aço, cabo de alimentação revestido em PE |
| VV32 |
Condutor de cobre, isolado em PVC, blindado com arame de aço, cabo de alimentação revestido em PVC |
Para instalação em ambientes fechados, em trincheiras de cabos de túnel, bem ou directamente no solo, com capacidade para suportar
Forças mecânicas externas e certa força de tração. |
| VLV32 |
Condutor de alumínio, isolado em PVC, blindado com arame de aço, cabo de alimentação revestido em PVC |
| VV33 |
Condutor de cobre, isolado em PVC, blindado com arame de aço, cabo de alimentação revestido em PE |
| VLV33 |
Condutor de alumínio, isolado em PVC, blindado com arame de aço, cabo de alimentação revestido em PE |
Tipo e nome:
| Tipo |
Designação |
Aplicações |
| YJV |
Condutor de cobre, isolado por XLPE, cabo de alimentação revestido por PVC |
Para instalação em ambientes fechados, em túneis ou em trincheiras de cabos, não susceptíveis de suportar forças mecânicas externas
Não é permitido colocar um cabo de núcleo único num conduto magnético. |
| YJLV |
Condutor de alumínio, isolado por XLPE, cabo de alimentação revestido de PVC |
| JJY |
Condutor de cobre, com isolamento por XLPE, cabo de alimentação revestido por PE |
| JJJLY |
Condutor de alumínio, com isolamento por XLPE, cabo de alimentação revestido por PE |
| YJV22 |
Condutor de cobre, isolamento por XLPE, fita de aço blindada, cabo de alimentação revestido de PVC |
Para colocação em ambientes fechados, em um túnel em uma trincheira de cabos, ou diretamente no solo,
Capaz de suportar forças mecânicas externas.
O cabo de núcleo único não pode ser colocado no conduto magnético. |
| YJLV22 |
Condutor de alumínio, isolado por XLPE, com fita blindada de aço, cabo de alimentação revestido de PVC |
| YJV23 |
Condutor de cobre, isolado por XLPE, com fita blindada de aço, cabo de alimentação revestido por PE |
| YJLV23 |
Condutor de alumínio, isolado por XLPE, com fita blindada de aço, cabo de alimentação revestido por PE |
| YJV32 |
Condutor de cobre, isolado por XLPE, blindado com arame de aço, cabo de alimentação revestido de PVC |
Para instalação em ambientes fechados, em trincheiras de cabos de túnel, bem ou directamente no solo, com capacidade para suportar
Forças mecânicas externas e certa força de tração. |
| YJLV32 |
Condutor de alumínio, isolado por XLPE, blindado com arame de aço, cabo de alimentação revestido de PVC |
| YJV33 |
Condutor de cobre, isolado por XLPE, blindado por arame de aço, cabo de alimentação revestido por PE |
| YJLV33 |
Condutor de alumínio, isolado por XLPE, blindado com arame de aço, cabo de alimentação revestido por PE |
Folha de dados técnica de cabos
| Número x mm2 |
Fase |
Neutro/Terra |
Capa interna |
Armaduras |
Capa exterior |
Peso do cabo |
| Diâmetro do condutor, mm |
Espessura do XLPE mm |
Diâmetro do condutor, mm |
Espessura do XLPE mm |
Espessura mm |
Diâmetro do fio
mm |
Espessura da bainha mm |
Diâmetro total em mm |
YJV32 ((CU)
kg/km |
YJLV32(AL)
kg/km |
| Quatro vezes um.5 |
1.38 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
14.3 |
391.3 |
353.7 |
| Quatro vezes dois.5 |
1.78 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
15.3 |
459.7 |
397.2 |
| 4*4 |
2.25 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
16.4 |
551.7 |
451.8 |
| 4*6 |
2.76 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
18.6 |
800.7 |
650.4 |
| 4*10 |
4 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
21.6 |
1089.3 |
837.6 |
| 4*16 |
5.1 |
0.7 |
- |
- |
1 |
1.6 |
1.8 |
24.9 |
1543 |
1151.1 |
| 4*25 |
6.3 |
0.9 |
- |
- |
1 |
1.6 |
1.8 |
28.8 |
2094.7 |
1481.8 |
| 4*35 |
6.2 |
0.9 |
- |
- |
1 |
1.6 |
1.9 |
27 |
2386 |
1531.9 |
| 4*50 |
7.6 |
1 |
- |
- |
1 |
1.6 |
2 |
30.7 |
3014.1 |
1858.5 |
| 4*70 |
8.8 |
1.1 |
- |
- |
1.2 |
2 |
2.2 |
35.4 |
4298.9 |
2603.3 |
| 4*95 |
10.5 |
1.1 |
- |
- |
1.2 |
2 |
2.3 |
39.3 |
5480.4 |
3149.3 |
| 4*120 |
11.2 |
1.2 |
- |
- |
1.4 |
2.5 |
2.5 |
43.1 |
6972.2 |
4033.1 |
| 4*150 |
13 |
1.4 |
- |
- |
1.4 |
2.5 |
2.6 |
48.2 |
8452.2 |
4784.6 |
| 4*185 |
14.5 |
1.6 |
- |
- |
1.6 |
2.5 |
2.8 |
53.1 |
10276.8 |
5704.9 |
| 4*240 |
16.2 |
1.7 |
- |
- |
1.6 |
2.5 |
3 |
57.7 |
12650.1 |
6721.6 |
| 4*300 |
19 |
1.8 |
- |
- |
1.6 |
2.5 |
3.2 |
64.7 |
15397.1 |
7986.5 |
| 5 vezes 1.5 |
1.38 |
0.7 |
1.38 |
0.7 |
1 |
0.8 |
1.8 |
15.1 |
431 |
384 |
| 5 vezes 2.5 |
1.78 |
0.7 |
1.78 |
0.7 |
1 |
0.8 |
1.8 |
16.2 |
518.9 |
440.7 |
| 5*4 |
2.25 |
0.7 |
2.25 |
0.7 |
1 |
1.25 |
1.8 |
18.4 |
762.6 |
637.7 |
| 5*6 |
2.76 |
0.7 |
2.76 |
0.7 |
1 |
1.25 |
1.8 |
19.7 |
909.8 |
722 |
| 5*10 |
4 |
0.7 |
4 |
0.7 |
1 |
1.25 |
1.8 |
23.1 |
1245.8 |
931.2 |
| 5*16 |
5.1 |
0.7 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
26.8 |
1797.5 |
1307.6 |
| 5*25 |
6.3 |
0.9 |
6.3 |
0.9 |
1 |
1.6 |
1.8 |
31.1 |
2444.2 |
1678 |
| 5*35 |
7 |
0.9 |
7 |
0.9 |
1 |
1.6 |
1.9 |
33.2 |
2988.7 |
1921.1 |
| 5*50 |
8.2 |
1 |
8.2 |
1 |
1.2 |
2 |
2.1 |
38.5 |
4106.2 |
2661.7 |
| 5*70 |
5.1 |
1.1 |
10 |
1.1 |
1.2 |
2 |
2.3 |
38.2 |
5129 |
3009.5 |
| 5*95 |
6.2 |
1.1 |
11.6 |
1.1 |
1.4 |
2.5 |
2.4 |
43.6 |
6956.4 |
4042.5 |
| 5*120 |
6.6 |
1.2 |
13 |
1.2 |
1.4 |
2.5 |
2.6 |
46.8 |
8317.7 |
4643.9 |
| 5*150 |
7.6 |
1.4 |
14.6 |
1.4 |
1.6 |
2.5 |
2.8 |
52.4 |
10163.5 |
5579 |
| 5*185 |
8.5 |
1.6 |
16.2 |
1.6 |
1.6 |
2.5 |
3 |
57.4 |
12320.8 |
6605.8 |
| 5*240 |
9.6 |
1.7 |
18.4 |
1.7 |
1.6 |
2.5 |
3.2 |
62.8 |
15266.7 |
7856.1 |
| 5*300 |
10.8 |
1.8 |
20.6 |
1.8 |
1.8 |
3.15 |
3.4 |
70.1 |
19366.5 |
10103.3 |
| 3 vezes 2,5 + 1 vezes 1.5 |
1.78 |
0.7 |
1.38 |
0.7 |
1 |
0.8 |
1.8 |
15.1 |
442.9 |
386.6 |
| 3 vezes 4 + 1 vezes 2.5 |
2.25 |
0.7 |
1.78 |
0.7 |
1 |
0.8 |
1.8 |
16.1 |
527.8 |
437.3 |
| 3*6+1*4 |
2.76 |
0.7 |
2.25 |
0.7 |
1 |
1.25 |
1.8 |
18.3 |
776.2 |
638.6 |
| 3*10+1*6 |
4 |
0.7 |
2.76 |
0.7 |
1 |
1.25 |
1.8 |
20.8 |
1014 |
787.7 |
| 3*16+1*10 |
5.1 |
0.7 |
4 |
0.7 |
1 |
1.25 |
1.8 |
23.6 |
1322.2 |
965.4 |
| 3*25+1*16 |
6.3 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
27.8 |
1953.6 |
1395.9 |
| 3*35+1*16 |
6.7 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
28.8 |
2295.1 |
1556.6 |
| 3*50+1*25 |
7.4 |
1 |
6.3 |
0.9 |
1 |
1.6 |
1.9 |
31.1 |
2847.6 |
1827.7 |
| 3*70+1*35 |
8.7 |
1.1 |
7 |
0.9 |
1.2 |
2 |
2.1 |
36.2 |
4015.5 |
2530.3 |
| 3*95+1*50 |
10.5 |
1.1 |
8.2 |
1 |
1.2 |
2 |
2.2 |
40.5 |
5076.7 |
3039.4 |
| 3*120+1*70 |
11.6 |
1.2 |
10 |
1.1 |
1.2 |
2 |
2.4 |
43.9 |
6227.1 |
3598.8 |
| 3*150+1*70 |
13 |
1.4 |
10 |
1.1 |
1.4 |
2.5 |
2.5 |
49.7 |
7816.5 |
4641.9 |
| 3*185+1*95 |
14.5 |
1.6 |
11.6 |
1.1 |
1.4 |
2.5 |
2.7 |
54.5 |
9503.8 |
5492.1 |
| 3*240+1*120 |
16.5 |
1.7 |
13 |
1.2 |
1.6 |
2.5 |
2.9 |
60.4 |
11746.4 |
6565.3 |
| 3*300+1*150 |
18.8 |
1.8 |
14.6 |
1.4 |
1.6 |
2.5 |
3 |
66.3 |
14126 |
7651.2 |
| 3 vezes 2,5 + 2 vezes 1.5 |
1.78 |
0.7 |
1.38 |
0.7 |
1 |
0.8 |
1.8 |
15.8 |
484.5 |
418.8 |
| 3 vezes 4 + 2 vezes 2.5 |
2.25 |
0.7 |
1.78 |
0.7 |
1 |
1.25 |
1.8 |
17.8 |
702.1 |
596 |
| 3*6+2*4 |
2.76 |
0.7 |
2.25 |
0.7 |
1 |
1.25 |
1.8 |
19.2 |
853.3 |
690.7 |
| 3*10+2*6 |
4 |
0.7 |
2.76 |
0.7 |
1 |
1.25 |
1.8 |
21.7 |
1110 |
846.1 |
| 3*16+2*10 |
5.1 |
0.7 |
4 |
0.7 |
1 |
1.6 |
1.8 |
25.6 |
1635.8 |
1216.1 |
| 3*25+2*16 |
6.3 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
29.3 |
2182.1 |
1526.4 |
| 3*35+2*16 |
6.5 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
29.1 |
2453.2 |
1616.7 |
| 3*50+2*25 |
7.4 |
1 |
6.3 |
0.9 |
1 |
1.6 |
2 |
32.2 |
3125.6 |
1952.5 |
| 3*70+2*35 |
9 |
1.1 |
7 |
0.9 |
1.2 |
2 |
2.1 |
37.9 |
4482.4 |
2783.7 |
| 3*95+2*50 |
10.7 |
1.1 |
8.2 |
1 |
1.2 |
2 |
2.3 |
42.4 |
5679.2 |
3353.1 |
| 3*120+2*70 |
12 |
1.2 |
10 |
1.1 |
1.4 |
2.5 |
2.5 |
47.8 |
7499.7 |
4447.5 |
| 3*150+2*70 |
13.4 |
1.4 |
10 |
1.1 |
1.4 |
2.5 |
2.6 |
52.3 |
8649.7 |
5051.2 |
| 3*185+2*95 |
15 |
1.6 |
11.6 |
1.1 |
1.6 |
2.5 |
2.8 |
57.9 |
10681.1 |
6086.6 |
| 3*240+2*120 |
17 |
1.7 |
13 |
1.2 |
1.6 |
2.5 |
3 |
63.6 |
13074.7 |
7158.8 |
| 3*300+2*150 |
19.2 |
1.8 |
14.6 |
1.4 |
1.6 |
2.5 |
3.2 |
69.7 |
15769.3 |
8377.6 |
Nota:
Fios de aço galvanizados aplicados helicoidalmente sobre a cama de acordo com a norma IEC 60502-1 ou com a norma BS 5467, BS 6346.
Os cabos de núcleo único devem ser blindados com arame de alumínio)

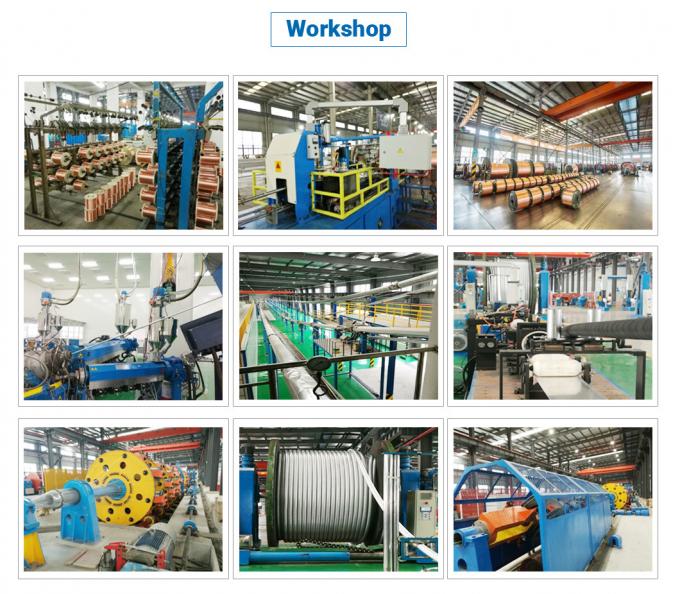

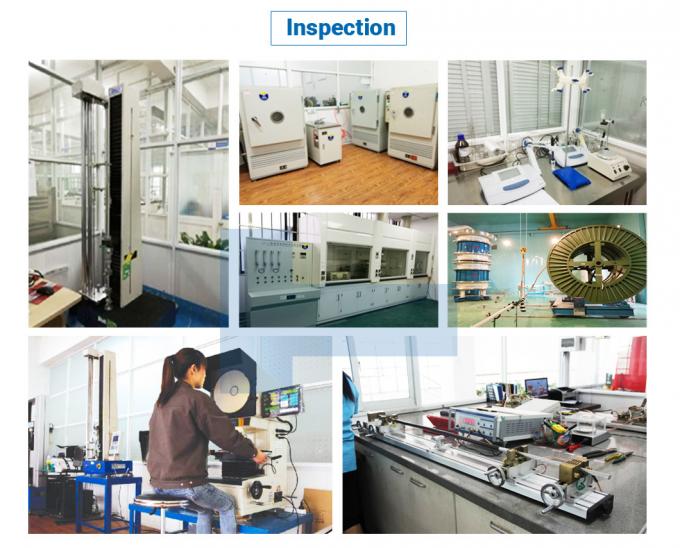

Fang Yu (Shanghai) Automation Technology Co., Ltd. Estes incluem mais de 30 séries de produtos, tais como cabos de energia isolados de plástico para aplicações terrestres e submarinas que vão de 500 kV até 0.5 kV, fios e cabos isolados de borracha de 35 kV a 1 kV, cabos isolados aéreos, cabos aéreos, cabos de minas, cabos resistentes ao fogo, cabos de alta temperatura,Cabos extremamente resistentes ao frio, cabos para equipamentos de engenharia offshore, cabos de controlo, cabos de computador, cabos fotovoltaicos, cabos para veículos de novas energias, fios de construção e fios de rede.000 tipos e mais de 50,000 especificações.
Fang Yu (Shanghai) Automation Technology Co., Ltd. também são exportados para mais de 50 países e regiões, como Austrália, Alemanha, Estados Unidos, Filipinas, Mongólia, Cingapura, Iêmen,e Emirados Árabes UnidosEm 2021, a Qifan Cable foi classificada entre as 20 empresas mais competitivas da indústria de fios e cabos da China e as 100 principais empresas de Xangai.
Por favor verifique seu email!
